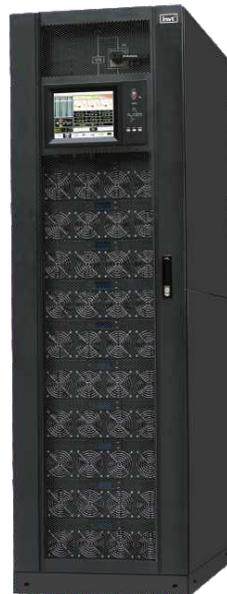

25-300KVA
三进三出, 双变换在线工作。
广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
| 型号 | RM150/25X | RM250/25X | RM180/30X | RM300/30X | |
| 容量 | 150kVA | 250kVA | 180kVA | 300kVA | |
| 主路输入 | 额定输入电压 | 380/400/415VAC (线电压) | |||
| 输入电压范围 | 304~485VAC(线电压)满载, 304~138VAC (线电压), 负载从100%到40%之间线性降额 | ||||
| 输入频率范围 | 40-70Hz | ||||
| 输入功率因数 | >0.99 | ||||
| 电流畸变率 | THDi<3% (100%线性负载) | ||||
| 电池 | 电池额定电压 | ±240VDC(30~50节) | |||
| 充电功率 | 20%*有功功率 | ||||
| 旁路 | 旁路额定电压 | 380/400/415VAC(线电压) | |||
| 旁路额定频率 | 50/60Hz | ||||
| 旁路频率范围 | 可设置 ±1Hz ±3Hz ±5Hz | ||||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压) | |||
| 额定频率 | 50/60Hz | ||||
| 输出功率因数 | 1 | ||||
| 输出总谐波失真(THDu) | <1% (线性负载), <5% (非线性负载) | ||||
| 逆变器过载 | <110%, 1小时; 125%, 10分钟; 150%, 1分钟; >150%, 200ms | ||||
| 系统 | 主路模式 | ≥95% | |||
| 工作温度 | 0~40°C | ||||
| 存储温度 | -40°C~70°C | ||||
| 相对湿度 | 0~95% 无凝露 | ||||
| 噪声(1米) | 65dB @ 100% 负载, 62dB @ 45% 负载 | ||||
| 海拔高度 | <1000m, 1000~2000米之间, 每升高100米功率降额1% | ||||
| 选件 | SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、抗震组件 | ||||
| 尺寸(W*D*H)mm | 600*1100*1600 | 600*1100*2000 | 600*1100*1600 | 600*1100*2000 | |
| 460*790*134 (PM25X) | 460*790*134 (PM30X) | ||||
| 重量(kg)(含模块) | 6模块机柜 | 10模块机柜 | 6模块机柜 | 10模块机柜 | |
| 376 | 572 | 382 | 582 | ||
| 33 (PM25X) | 34 (PM30X) | ||||
