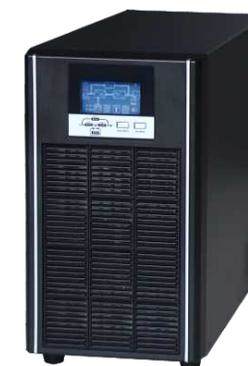

功率范围：6~20kVA
工作方式：单进单出, 双变换在线工作。
应用领域：广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
性能特点：
智能化电池管理, 超强的网络管理功能等优点。
双变换在线式结构设计, 数字化控制技术、超高的输入、输出功率因数。
高速智能DSP控制, 实现完美的系统性能与保护。
输出功率因数高达1, 提供更强的带载能力。
超宽输入电压范围。
输入过压、短路、过温等多重完善的保护功能。
2.7英寸非触摸屏LCD/LED显示, 显示丰富的机器信息。
可靠、稳定的正弦波输出。
超高工作效率, 自老化功能。
| 型号 | HT1106XS | HT1106XL | HT1110XS | HT1110XL | HT1115XL | HT1120XL | |
|---|---|---|---|---|---|---|---|
| 容量 | 6kVA | 6kVA | 10kVA | 10kVA | 15kVA | 20kVA | |
| 输入电压范围 | 110~288VAC(220/230/240VAC); 50%载@>110VAC ; 75%载@>132VAC ; 90%载@>154VAC ; 100%载@>176VAC | ||||||
| 输入功率因数 | ≥0.99 | ||||||
| 输入频率范围 | 40-70Hz | ||||||
| 输出频率 | 50/60Hz | ||||||
| 输出功率因数 | 1 | ||||||
| 额定输出电压 | 220/230/240VAC | ||||||
| 电压失真度 | ≤1%THD, 线性满载 ; ≤5%THD, 非线性满载; | ≤1%THD, 线性满载 ; ≤3%THD, 非线性满载 | |||||
| 主路切电池 | 0 | ||||||
| ECO模式 | 98.0% | ||||||
| 噪音(距离1m) | <48dB@<70%载 ; <58dB@>70%载; | <50dB@<70%载 ; <58dB@>70%载 | |||||
| 过载能力(主路模式) |
110%:10分钟后切旁路 ; 130%:1分钟后切旁路 ; 150%:30秒后切旁路, 切到旁路后等待1分钟后关闭旁路; |
110%:10分钟后切旁路 ; 125%:1分钟后切旁路 ; 150%:30秒后切旁路, 切到旁路后等待1分钟后关闭旁路 | |||||
| 电池 | 型号 | 12VDC/7Ah | 取决于外接电池 | 12VDC/9Ah | 取决于外接电池 | 取决于外接电池 | |
| 数量 | 16-24节可选 | 16-24节可选 | |||||
| 最大充电电流 | 1A | 5A(12A选配) | 1A | 5A(12A选配) | 5A(12A选配) | ||
| 直流电压 | 192-288VDC | ||||||
| 显示 | LED+LCD | ||||||
| 通讯方式 | RS232、SNMP卡 | ||||||
| 选件 | SNMP卡、并机套件、ECO单元、内置维修旁路、干接点板、RS485接口 | ||||||
| 尺寸W*D*H(mm) | 190*427*705(含脚轮) | 190*427*336(含脚垫) | 190*493*705(含脚轮) | 190*493*338(含脚垫) | 190*485*480 | ||
| 重量(kg) | 56 | 14 | 60 | 16 | 33 | ||
