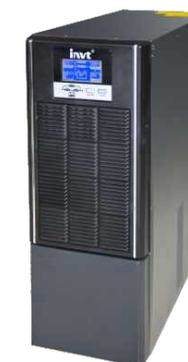

功率范围：10~40kVA
工作方式：三进单出, 双变换在线工作。
应用领域：广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。
性能特点：
在线式双变换结构设计, 数字化控制技术。
10-20kVA主机配置2.7英寸非触摸屏, 40kVA主机配置7英寸触摸屏, 显示丰富的机器信息。
可靠、稳定的正弦波输出。
高速智能DSP控制, 实现完美的系统性能与保护功能。
全面可靠的保护功能。
超宽输入电压范围。
输出功率因数高达0.9, 提供更强的带载能力。
输入过压、短路、过温等多重完善的保护功能。
| 型号 | HT3110XL | HT3115XL | HT3120XL | HT31040X | |
|---|---|---|---|---|---|
| 容量 | 10kVA | 15kVA | 20kVA | 40kVA | |
| 输入电压范围 | 190~499VAC(线电压) | 304-478 VAC（线电压）,50/60Hz | |||
| 输入功率因数 | ≥0.99 | ||||
| 输入频率范围 | 40-70Hz | ||||
| 输出功率因数 | 1 | 0.9 | |||
| 输出额定电压 | 220/230/240VAC | ||||
| 电压调整率 | ±1% | ||||
| 电压失真度 | ≤1% THD, 线性满载 | ||||
| ≤3% THD, 非线性满载 | ≤5% THD, 非线性满载 | ||||
| ECO模式效率 | 98% | ||||
| 噪音(距离1m) | <48dB@<70%载; 55dB@>70%载 | <50dB@<70%载, <58dB@>70%载 | 68dB@100%载, 55dB@45%载 | ||
| 过载能力(主路模式) |
110%:10分钟后切旁路; 125%:1分钟后切旁路; 150%:30秒后切旁路, 切旁路后等待1分钟后关闭旁路 |
||||
| 电池 | 型号 | 取决于外接电池 | |||
| 数量 | |||||
| 最大充电电流 | 5A(12A选配) | 10%*系统容量(可设范围:1~20%*系统容量) | |||
| 直流电压 | 192-288VDC | ±240VDC(±192~±264VDC可调) | |||
| 通信方式 | RS232、SNMP卡 | ||||
| 选件 | SNMP卡、并机套件、ECO单元、内置维修旁路、干接点板、RS485接口(40K除外) | ||||
| 尺寸W*D*H(mm) | 190*485*336 | 190*485*480 | 600*980*950 | ||
| 重量(kg) | 22 | 33 | 170 | ||
