10~40kVA
三进三出, 双变换在线工作。
广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。

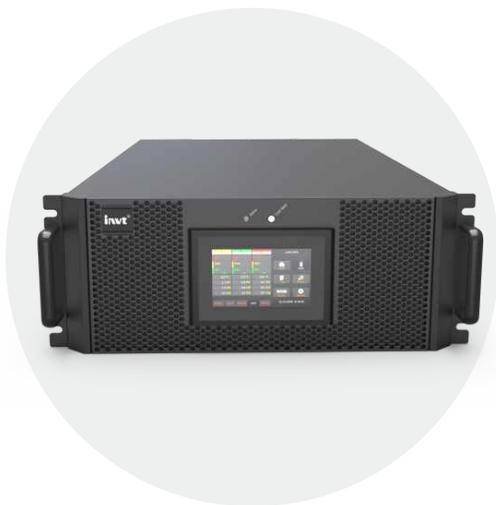

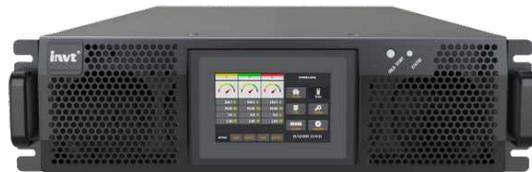

HR33系列在线机架式UPS额定功率为10~40kVA,输出功率因数为1，10-25kVA产品3U⾼度，30-40kVA⾼度仅4U，系统包含整流、逆变、静态旁路、充电器、电池变换器、控制、状态显⽰等单元，采⽤分⽴器件，控制板及敏感元器件采⽤防尘设计，具有极⾼的易⽤性和可靠性，是现代化数据中⼼的理想选择。
| 型号 | HR33010CL | HR33015CL | HR33020CL | HR33025CL | HR33030CL | HR33040CL | |
| 容量 | 10kVA | 15kVA | 20kVA | 25kVA | 30kVA | 40kVA | |
| 主路输入 | 输入配线 | 3相+N线+地线 | |||||
| 输入电压 | 380/400/415VAC(线电压) | ||||||
| 功率因数 | >0.99 | ||||||
| 电流畸变率 | THDi<4%(100%线性负载) | THDi<3%(100%线性负载) | |||||
| 电压范围 | 304～485VAC(线电压)满载，304~138VAC(线电压),负载从100%到40%之间线性降额 | ||||||
| 频率范围 | 40-70Hz | ||||||
| 电池 | 电池电压 | ±240VDC(32~44节可设置) | |||||
| 充电功率 | 20%*有功功率(最大) | ||||||
| 旁路 | 旁路电压 | 380/400/415VAC(线电压) | |||||
| 电压范围 | 可设置，默认-20%～+15%上限：+10%,+15%,+20%,+25%下限： -10%,-15%,-20%,-30%,-40% | ||||||
| 旁路频率范围 | 50/60Hz(额定功率),可设置：±1Hz,±3Hz,±5Hz | ||||||
| 输出 | 额定输出电压 | 380/400/415VAC(线电压) | |||||
| 额定频率 | 50/60Hz | ||||||
| 输出功率因数 | 1 | ||||||
| 输出总谐波 失真(THDu) |
<1%(线性负载),<5.5%(非线性负载) | <1%(线性负载),<5%(非线性负载) | |||||
| 逆变器过载 | 110%,1小时后转旁路；125%,10分钟后转旁路；150%,1分钟后转旁路；>150%,200ms后转旁路 | ||||||
| 系统 | 主路模式效率 | ≥95% | ≥95.5% | ≥96% | |||
| 通信接口 | RS232,RS485,干接点，电池冷启动 | RS485,干接点，电池冷启动 | |||||
| 运行温度 | 0-40℃ | ||||||
| 存储温度 | -40℃~70℃ | ||||||
| 相对湿度 | 0-95%(无凝露) | ||||||
| 噪声(dB) | 65dB@100%负载，62dB@45%负载 | ||||||
| 选件 | SNMP网络通讯卡、并机组件 | ||||||
| 尺寸(W*D*H)mm | 438*945*130(3U) | 438*878*174(4U) | |||||
| 特殊说明 | 服务器机柜深度≥1.2米 | ||||||
| 重量(kg) | 25 | 30 | 41 | ||||
