产品特点：

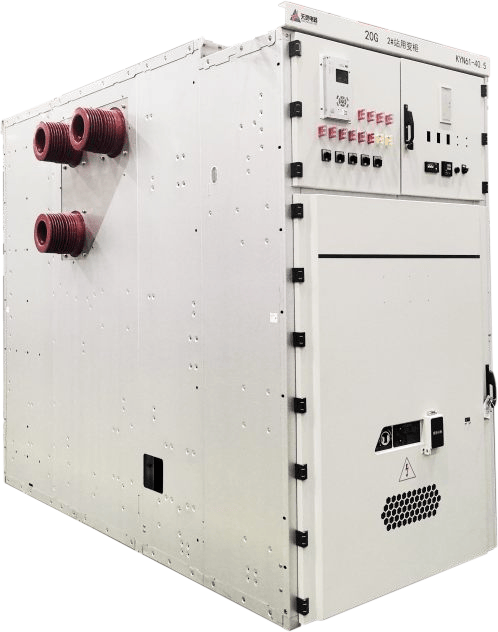

·开关设备按GB/T3906中的铠装式金属封闭开关设备而设计。整体是由柜体和可抽出部件（即手车）两大部分组成，见图1。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其他功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
·开关设备的外壳是选用敷铝锌薄钢板，经CNC机床加工，并采取多重折边工艺。这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓连接而成，使加工生产周期短、零部件通用性强、占地面积少、便于组织生产。
|
项目 |
单位 |
参数 |
||||
|
额定电压 |
kV |
40.5 |
||||
|
额定频率 |
Hz |
50 |
||||
|
额定电流 |
A |
1250 |
2500 |
|||
|
额定短时工频耐受电压（1min ，有效值） |
极间、对地、真空断口 |
kV |
95 |
|||
|
主回路与金属活门 |
kV |
95 |
||||
|
隔离断口 |
kV |
118 |
||||
|
辅助回路和控制回路 |
KV |
2 |
||||
|
额定雷电冲击耐受电压（1.2/50μ s 峰值） |
极间、对地、真空断口 |
kV |
185 |
|||
|
隔离断口 |
kV |
215 |
||||
|
主回路与金属活门 |
kV |
185 |
||||
|
主回路的额定短时耐受电流 |
KA |
25 |
31.5 |
25 |
31.5 |
|
|
主回路的额定峰值耐受电流 |
KA |
63 |
80 |
63 |
80 |
|
|
接地回路的额定短时耐受电流 |
KA |
21.8 |
27.4 |
21.8 |
27.4 |
|
|
接地回路的额定峰值耐受电流 |
KA |
54.8 |
68.5 |
54.8 |
68.5 |
|
|
主回路和接地回路的额定短路持续时间 |
S |
4 |
||||
|
防护等级 |
柜体外壳 |
IP4X |
||||
|
隔室间 |
IP2X |
|||||
|
极间中心距 |
mm |
300±1 |
||||
|
主回路电阻 |
μΩ |
≤200 |
≤100 |
|||
|
辅助回路和控制回路额定电压 |
V |
DC220/AC220 |
||||
|
丧失运行连续性类别 |
LSC2B |
|||||
|
隔板和活门的等级 |
PM |
|||||
|
可触及的种类 |
A(F,L,R) |
|||||
|
外形尺寸（宽x 深x 高） |
mm |
1400/1680x2800x2600 |
||||
