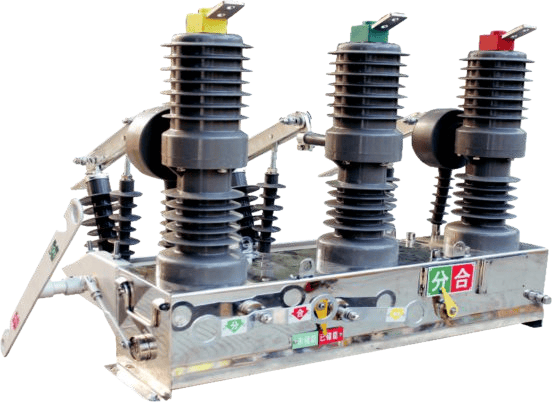

ZW32-12型户外柱上真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断／关合电力系统中的负荷电流、过载电流和短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。
性能特点：
·断路器采用三相支柱式结构，极柱内置相电压、零序电压、相电流、零序电流传感器，内置取能电容，可以根据客户不同的需求灵活布置在进线侧或出线侧。功耗低，准确度高，传感器参数满足T/CES018-2018《配电网10KV及20kV交流传感器技术条件》团体标准。
·箱体内安装有AC-DC模块，可以输出电压28V，最高功率60W的供电电源，满足智能终端的用电需求。不再依赖外部PT的电能，减少安全隐患。断路器具有良好的密封效果，能够满足IP65/IP67标准，是一种符合国网最新要求的新一代高精度免维护产品。
|
项目 |
单位 |
参数 |
|
|
额定电压 |
kV |
12 |
|
|
额定频率 |
Hz |
50 |
|
|
额定电流 |
A |
630 |
|
|
额定短时工频耐受电压（1min，有效值） |
干试（相间、相对地／断口） |
kV |
42/48 |
|
湿试（相间、相对地、断口） |
42/48 |
||
|
额定雷电冲击耐受电压（峰值）（相间、相对地／断口） |
kV |
75/85 |
|
|
额定短时耐受电流 |
KA |
20 |
|
|
额定峰值耐受电流 |
KA |
50 |
|
|
额定短路持续时间 |
S |
4 |
|
|
额定短路开断电流（有效值） |
KA |
20 |
|
|
额定短路关合电流（峰值） |
KA |
50 |
|
|
额定操作顺序 |
O-0.3s-CO-180s-CO |
||
|
额定短路开断电流开断次数 |
次 |
30 |
|
|
额定异相接地故障开断电流 |
KA |
17.3 |
|
|
额定电缆充电开断电流 |
A |
25 |
|
|
触头允许磨损厚度 |
mm |
≤3 |
|
|
机构操作电压 |
V |
AC220 |
|
|
主回路电阻 |
μΩ |
≤80 |
|
|
机械寿命 |
次 |
10000 |
|
