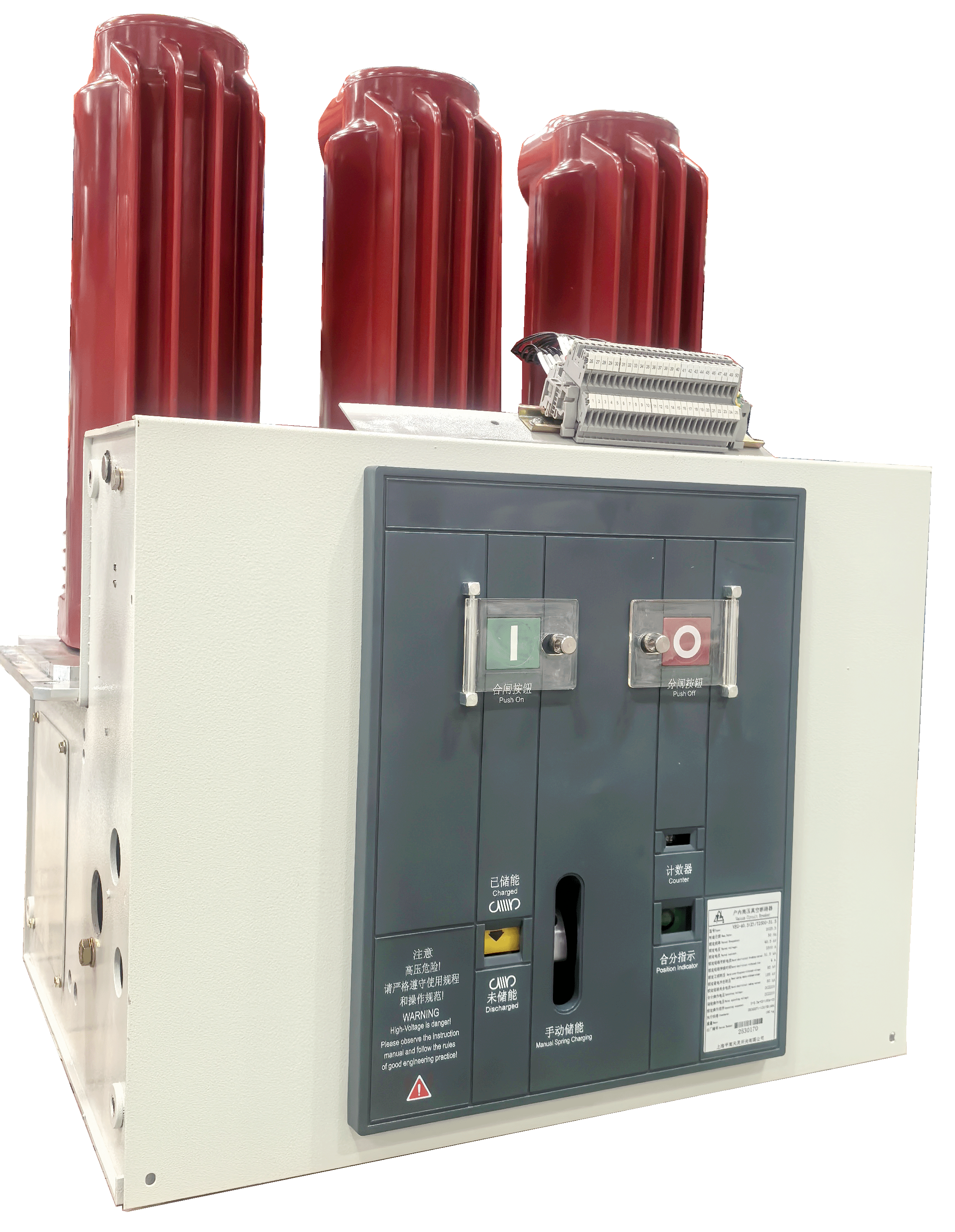

VEG-12/24/40.5系列真空断路器是上海平高天灵开关有限公司自主开发出来的新型断路器。本产品适用于额定电压12kV-40.5kV,三相交流50Hz的户内开关设备，作为高压电气设备控制和保护单元。广泛应用于电厂、电网、石化、冶金、煤矿、城市基础设施建设，如地铁、机场、楼宇等项目。该断路器采用模块式弹簧操作机构，机构简单成熟，操作可靠方便。可在工作电流范围内进行频繁的操作或多次开断短路电流。VEG型系列真空断路器固定安装于N2X-12/24及N2S/N2N-40.5系列气体绝缘金属封闭开关设备中使用。
1/1
产品介绍
技术参数
|
项目 |
单位 |
参数 |
||||
|
额定电压 |
kV |
12 |
24 |
40.5 |
||
|
额定绝缘水平 |
短时工频耐受电压（1min ） |
42 （相间、对地）／48（断口） |
65 （相间、对地）／79（断口） |
95 （相间、对地）／118（断口） |
||
|
雷电冲击耐受电压（峰值） |
75 （相间、对地）／85（断口） |
125 （相间、对地）／145（断口） |
185 （相间、对地）／215（断口） |
|||
|
额定频率 |
Hz |
50 |
50,60 |
50,60 |
||
|
额定电流 |
A |
1250,2500 |
3150,4000 |
1250,2500 |
1250,2500,3150 |
|
|
额定短路开断电流 |
KA |
31.5 |
40 |
31.5 |
31.5 |
|
|
额定短时耐受电流 |
KA/s |
31.5/4 |
40/4 |
31.5/4 |
31.5/4 |
|
|
额定异相短路开断电流 |
KA/s |
27.4/4 |
34.8/4 |
27.4/4 |
27.4/4 |
|
|
额定短路关合电流（峰值） |
kA |
80 |
100 |
63 |
80 |
|
|
额定峰值耐受电流 |
KA |
80 |
100 |
63 |
80 |
|
|
额定电缆充电开断电流 |
A |
25 |
31.5 |
50 |
||
|
电寿命 |
次 |
30(E2 级） |
||||
|
机械寿命 |
次 |
10000(M2 级） |
||||
