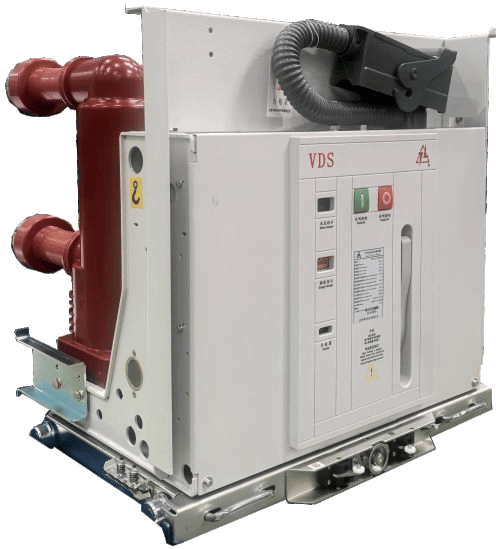

VDS-12/40.5系列真空断路器是上海平高天灵开关有限公司自主开发出来的新型断路器。本产品适用于额定电压12kV-40.5kV，三相交流50Hz的户内开关设备，作为高压电气设备控制和保护单元。广泛应用于电厂、电网、石化、冶金、煤矿、城市基础设施建设，如地铁、机场、楼宇等项目。该断路器采用模块式弹簧操作机构，机构简单成熟，操作可靠方便。可在工作电流范围内进行频繁的操作或多次开断短路电流。VDS型系列真空断路器既可以单独使用，也可以用于中置柜和固定式开关柜及无油化改造，并可与国外同类产品实现互换。
1/1
产品介绍
技术参数
VDS-12真空断路器技术参数
|
项目 |
单位 |
参数 |
||||
|
额定电压 |
kV |
12 |
||||
|
额定绝缘水平 |
短时工频耐受电压／断口 |
对地、相间：42 ；断口：48 |
||||
|
雷电冲击耐受电压 |
对地、相间：75 ；断口：85 |
|||||
|
额定频率 |
Hz |
50 |
||||
|
额定电流 |
A |
630、1250、2000、2500、3150 |
3150、4000 |
|||
|
额定短路开断电流 |
KA |
20 |
25 |
31.5 |
40 |
|
|
额定短时耐受电流 |
20 |
25 |
31.5 |
40 |
||
|
额短路关合电流（峰值） |
50 |
63 |
80 |
100 |
||
|
额定峰值耐受电流 |
50 |
63 |
80 |
100 |
||
|
额定异相短路开断电流 |
27.4 |
|||||
|
额定失步开断电流 |
/ |
|||||
|
额定失步关合电流 |
/ |
|||||
|
额定短路电流持续时间 |
S |
4 |
||||
|
额定单个／背对背电容器组开合电流 |
A |
630/400 |
||||
VDS-40.5真空断路器技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
40.5 |
||
|
额定频率 |
Hz |
50/60 |
||
|
额定电流 |
A |
1250 |
2500 |
|
|
额定短时工频 |
相间、相对地 |
95 |
||
|
耐受电压（1min，有效值） |
断口 |
kV |
118 |
|
|
辅助和控制回路 |
2 |
|||
|
额定雷电冲击 |
相间、相对地 |
kV |
185 |
|
|
断口 |
215 |
|||
|
额定短时耐受电流 |
KA |
25/31.5 |
||
|
局部放电水平 |
pC |
≤10 |
||
|
额定峰值耐受电流 |
KA |
63/80 |
||
|
额定短路持续时间 |
S |
4 |
||
|
额定短路开断电流 |
KA |
25/31.5 |
||
|
额定短路关合电流 |
KA |
63/80 |
||
|
额定操作顺序 |
O---0.3S---CO--180S---CO |
|||
|
额定短路开断电流开断次数 |
次 |
30(E2) |
||
|
额定异相接地故障开断电流 |
KA |
21.8/27.4 |
||
|
额定失步开断电流 |
KA |
6.3/7.9 |
||
|
额定电缆充电开断电流 |
A |
50(C2) |
||
|
操作回路的额定操作电压 |
V |
DC/AC220 |
||
|
储能电机额定电源电压 |
V |
DC/AC220 |
||
|
储能时间 |
S |
≤15 |
||
|
合、分闸脱扣线圈工作电流 |
A |
1.3 |
||
|
储能电机功率 |
W |
120 |
||
|
主回路电阻 |
μΩ |
≤60 |
≤45 |
|
|
机械操作次数 |
次 |
10000(M2) |
||
