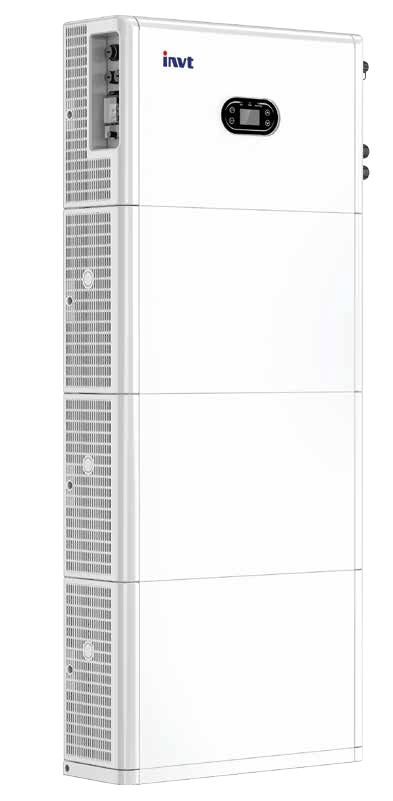

XD3-6KTL-AIO单相储能一体机系统集逆变器、储能电池于一体，外观精致，可以完美融入家庭环境；多种工作模式，削峰填谷，节省电费开支，具备1.5倍的离网峰值功率输出，支持瞬时启动空调等大功率电器。为用户带来超乎想象的用电体验，每一刻都安心。
主要产品特点
能发能存 高效供能
˙ 逆变最大效率97.5%
˙ 2路MPPT设计，支持1.6倍直流超配
˙ MPPT电流16A，适配大功率高效组件
˙ 全系列支持100A充放电电流，快速备电
安全智能 全面省心
˙ IP65高防护，支持户外安装
˙ 交直流二级防雷，主动消除雷击隐患
˙ 直流拉弧检测(AFCI)功能可选，准确分辨拉弧信号，快速关断，避免火灾
˙ EPS切换时间<10ms,UPS级别切换等级，保障关键设备稳定运行
配置灵活 运维简单
˙ 采用模块化堆叠式设计，安装更便捷
˙ 内置锂电池，支持扩展和定制
˙ 多种工作模式，削峰填谷，节省电费开支
˙ 支持光伏、电池、家庭常规负载、充电桩、电网同时接入
˙ 支持RS485/CAN/WiFi/4G/LAN/Bluetooth，手机/电脑智能监控，随时随地操作更便捷
| 系统示意图 |  |
 |
 |
| 电池类型 | LFP | ||

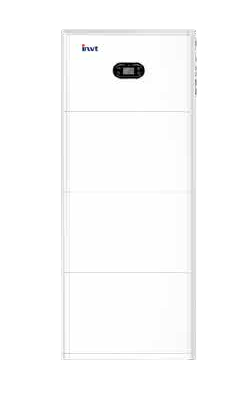

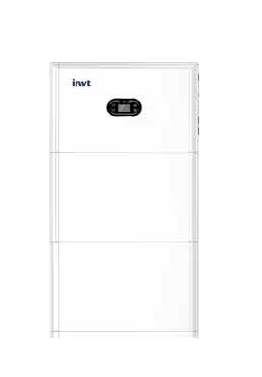

| 标称能量 | 5.12kWh | 10.24kWh | 15.36kWh |
| 电池数量 | 1 | 2 | 3 |
| 尺寸(宽x高x深) | 640 x 875 x 210 mm | 640 x 1250 x 210 mm | 640 x 1625 x 210 mm |
| 标称电压 | 51.2V | ||
| 电池电压范围 | 43.2V ~ 56.16V | ||
| 最大充放电电流 | 100A | ||
| XD3KTL-AIO | XD3K6TL-AIO | XD4KTL-AIO | XD4K6TL-AIO | XD5KTL-AIO | XD6KTL-AIO | |
| 最大输入功率 | 4.5kW | 5.4kW | 6kW | 6.9kW | 7.5kW | 9kW |
| 最大输入电压 | 600V | |||||
| 启动电压 | 100V | |||||
| MPPT 电压范围 | 100V ~ 550V | |||||
| MPPT 数量 / 每路 MPPT 可接入组串数 | 2 / 1 | |||||
| 每路 MPPT 最大输入电流 | 16A | |||||
| 每路 MPPT 最大短路电流 | 20A | |||||
| XD3KTL-AIO | XD3K6TL-AIO | XD4KTL-AIO | XD4K6TL-AIO | XD5KTL-AIO | XD6KTL-AIO | |
| 额定输出功率 | 3kW | 3.68kW | 4kW | 4.6kW | 5kW | 6kW |
| 最大输出功率 | 3.3kVA | 3.68kVA | 4.4kVA | 4.6kVA | 5.5kVA | 6kVA |
| 最大输出电流 | 15A | 16A | 20A | 20.9A | 22.7A | 26.1A |
| 额定输出电压 | 230V | |||||
| 额定输出频率 | 50Hz / 60Hz | |||||
| THDi(@ 额定功率) | < 3% | |||||
| 功率因数 | 0.8超前 ~ 0.8滞后 | |||||
| XD3KTL-AIO | XD3K6TL-AIO | XD4KTL-AIO | XD4K6TL-AIO | XD5KTL-AIO | XD6KTL-AIO | |
| 最大输出功率 | 3kVA | 3.68kVA | 4kVA | 4.6kVA | 5kVA | 6kVA |
| 最大输出电流 | 15A | 16A | 20A | 20.9A | 22.7A | 30A |
| 峰值功率, 时间 | 4.5kW, 10s | 5.5kW, 10s | 6kW, 10s | 6.9kW, 10s | 7.5kW, 10s | 7.5kW, 10s |
| 额定输出电压, 频率 | 230V, 50Hz | |||||
| THDv(@ 额定功率) | < 3% | |||||
| 自动切换时间 | < 10ms | |||||
| 最大效率 | 97.50% |
| 欧洲效率 | 97.20% |
| 电池充放电效率 | 95.00% |
| 保护 | 直流反接保护, 绝缘阻抗检测, 接地故障检测, 过流 / 过压保护, 电池软启动保护 |
| 直流拉弧保护 | 选配 |
| 防雷保护 | 二级 |
| 认证 | IEC/EN 62109-1/2, IEC/EN 61000-1/3, G98/G99, CEI 0-21 |
| 环境温度范围 | -10°C ~ +45°C |
| 待机损耗 | < 10W |
| 防护等级 | IP65 |
| 相对湿度 | 0 ~ 100% |
| 显示 | LCD |
| 通讯 | RS485 / CAN / WiFi / 4G / LAN / Bluetooth |
| 最大工作海拔 | 4000m |
| 冷却方式 | 自然冷却 |
