ZG40Cr25Ni20Si2是国标GB/T 8492-2014规定的高合金奥氏体耐热铸钢，对应美标HK40、日标SCH22（铸造级 310S），主打1150–1200℃长期高温工况，兼具抗氧化、抗蠕变、抗热震、耐硫化 / 渗碳性能。
1/1

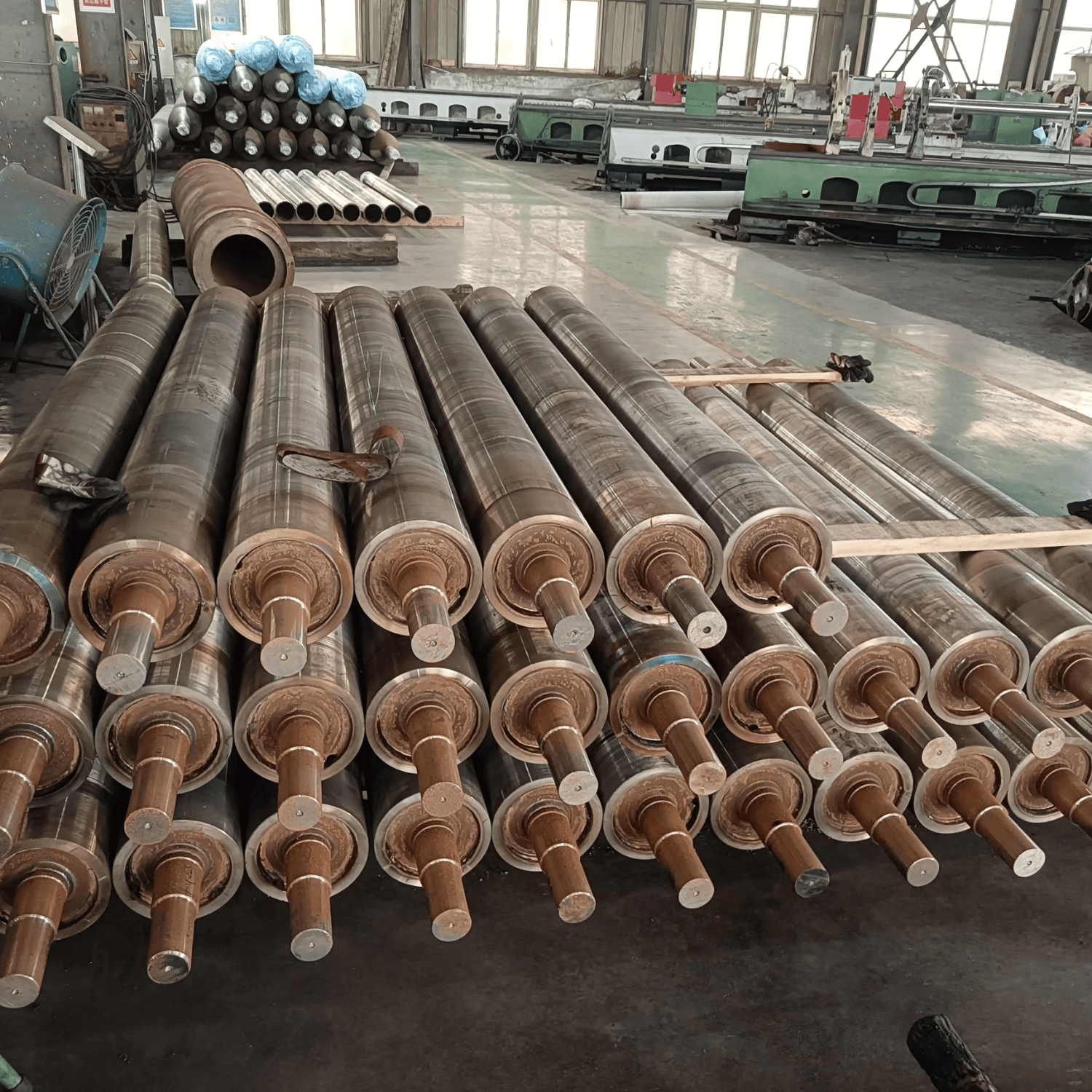

离心铸管ZG40Cr25Ni20Si2
EXW
¥48.00-50.00 /公斤
产品介绍
技术参数
一、牌号含义
- ZG：铸钢（可一体成型复杂 / 大型铸件）
- 40：碳≈0.4%（0.35–0.45%），平衡强度与韧性
- Cr25：铬≈25%（24–27%），抗氧化 / 腐蚀
- Ni20：镍≈20%（19–22%），稳定奥氏体、防相变
- Si2：硅≈2%（1.5–2.5%），强化氧化膜、抗蠕变
二、化学成分（wt%，GB/T 8492-2014）
| 元素 | C | Si | Mn | P | S | Cr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| 标准 | 0.35–0.45 | 1.5–2.5 | ≤2.0 | ≤0.04 | ≤0.03 | 24–27 | 19–22 | ≤0.5 |
三、物理与高温性能
- 密度：7.85 g/cm³
- 熔点：1323–1370℃
- 长期使用：1150–1200℃；短期极限：1350–1400℃
- 室温力学：抗拉≥550 MPa、屈服≥205 MPa、延伸≥30%、HB 180–220
- 高温强度：1000℃≥280 MPa；1100℃≥220 MPa
- 抗蠕变：1100℃/100MPa/1000h，蠕变≤0.1%
- 氧化防护：高温生成Cr₂O₃-SiO₂致密复合膜，抗渗碳 / 硫化 / 热震
四、典型应用
- 锅炉 / 能源：循环流化床锅炉风帽、炉管、燃烧室
- 冶金 / 热处理：炉底板、料架、辐射管、辊道
- 石化 / 工业炉：乙烯裂解炉、转化炉炉管、喷嘴
- 垃圾 / 建材：焚烧炉炉排、回转窑耐热件
- 航空 / 特种：燃气舵壳体、高温支架
五 、工艺要点
- 铸造：优先真空熔炼 + 精密 / 消失模铸造，成分均匀、缺陷少
- 热处理：1100–1150℃固溶 + 空冷，消除应力、稳定组织、提升韧性
- 焊接：需预热 200–300℃，用氩弧焊 / 镍基焊丝，防热裂
- 加工：低速、硬质合金刀具，避免氯化物接触防晶间腐蚀
