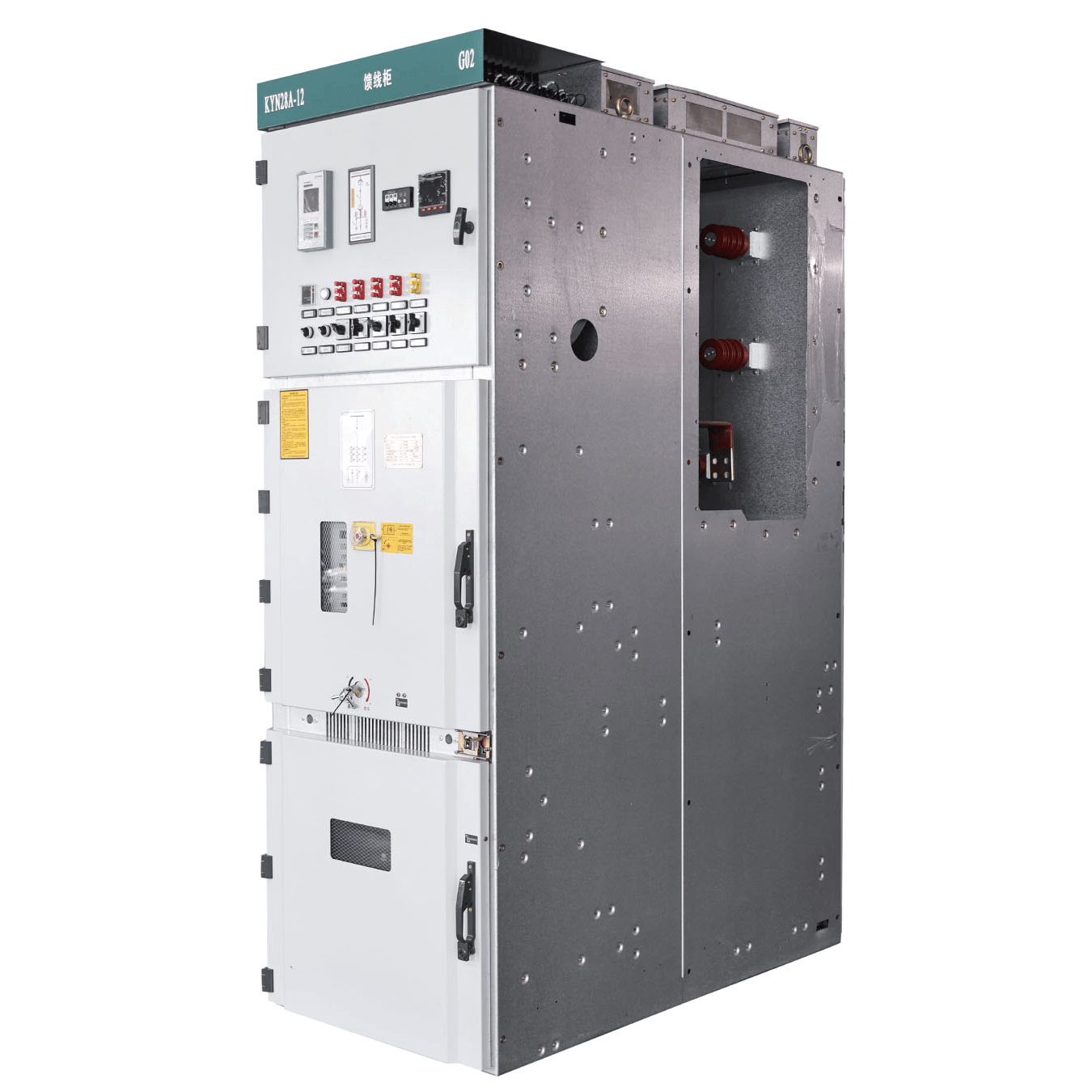

KYN28A-12型交流金属铠装移开式高压开关柜
KYN28A-12型交流金属铠装移开式高压开关柜额定电压3-12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。用于发电厂、中小型发电机送电、工矿企事业单位配电以及电业系统二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。
主要特点：
|
开关柜技术参数 The Switchgear Technical datasheet |
|
|
项目Description |
参数Parameters |
|
额定电压 Rated voltage (kV) |
3,6,10 |
|
工频耐压 （kV）1min Power-Frequency Withstand Voltage |
42 |
|
雷电冲击（kV）Lightning Impulse |
75 |
|
额定频率（Hz）Rated frequency |
50 |
|
主母线额定电流 Rated current of main busbar (A) |
630,1250,1600,2000,2500,3150,4000 |
|
4秒热稳定电流（有效值）kA 4s thermal stability current (effective value) |
16,20,25,31.5,40,50 |
|
额定动稳定电流（峰值）* kA Rated dynamic stability current (peak value) * kA |
40,50,63,80,100,125 |
|
防护等级 IP Class |
外壳Shell IP4X,隔室间、断路器室门打开时为IP2X（compartments door open is IP2X） |
|
真空断路器主要技术参数 Vacuum Circuit Breaker technical datasheet |
|
|
额定电压 Rated voltage (kV) |
10 |
|
额定频率（Hz）Rated frequency |
50 |
|
额定电流(kA) Rated Current |
630-4000 |
|
工频耐压 （kV）1min Power-Frequency Withstand Voltage |
42 |
|
雷电冲击（kV）Lightning Impulse |
75 |
|
机械寿命(次) Mechanical Life (times) |
3,000 |
