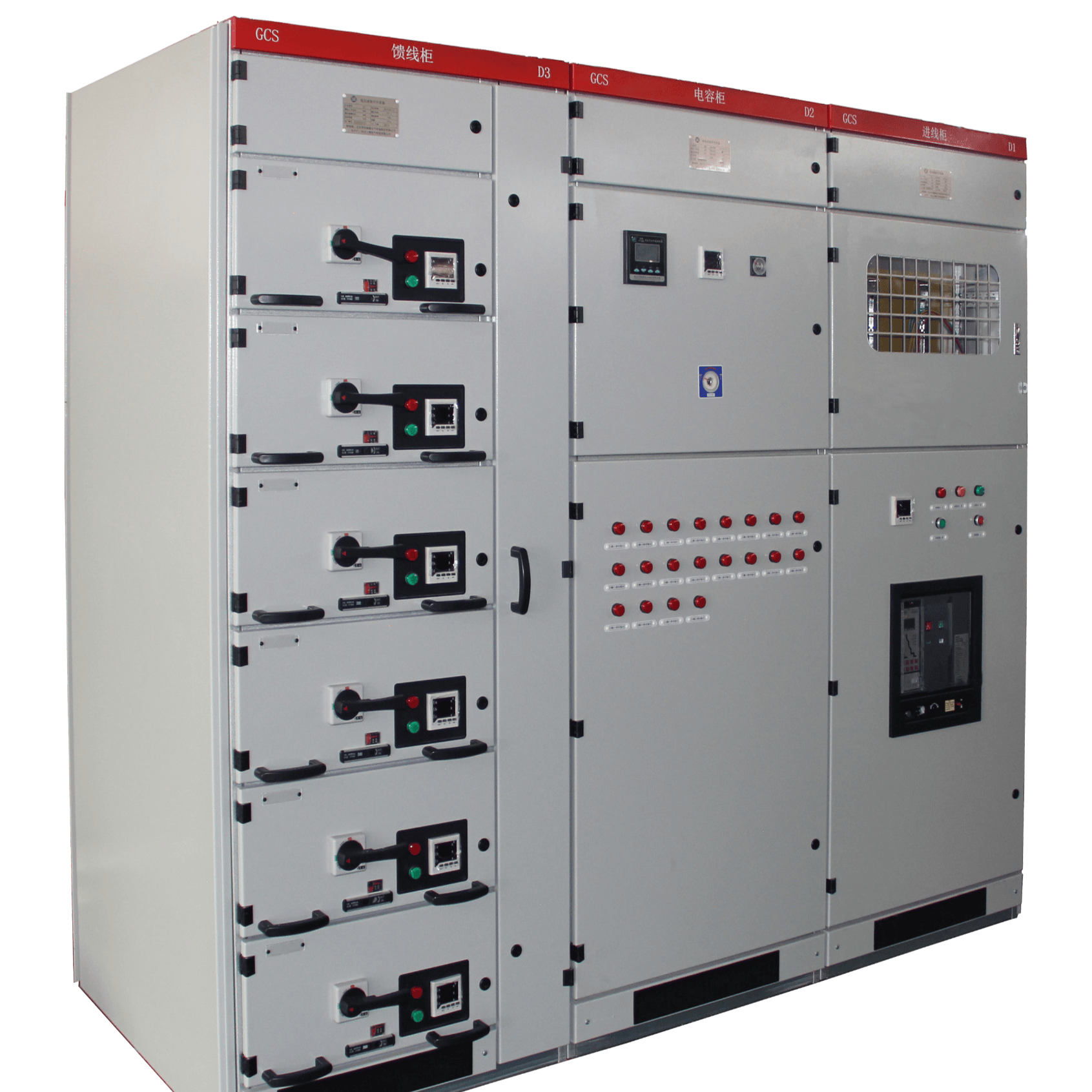

GCS型低压抽出式开关柜

GCS型低压抽出式开关柜

GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V(690V),额定电流为4000A及以下的发、供电系统中的作为动力，配电和电动机集中控制，电容补偿之用。广泛应用于发电厂，石油，化工，冶金，纺织，高层建筑等场所。

主要特点：

• 框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的中9.2mm的安装孔，使得框架组装灵活方便。
• 开关柜的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室.各室的作用相对独立。；
• 水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施；
• 电缆隔室的设计使电缆上，下进出均十分方便；
• 抽屉高度的模数为抽屉改变仅在高度尺寸上变化，其宽度，深度尺寸不变，相同功能单元的抽屉具有良好的互换性.单元回路额定电流630A及以下；
• 抽屉面板具有分，合，试验，抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。
