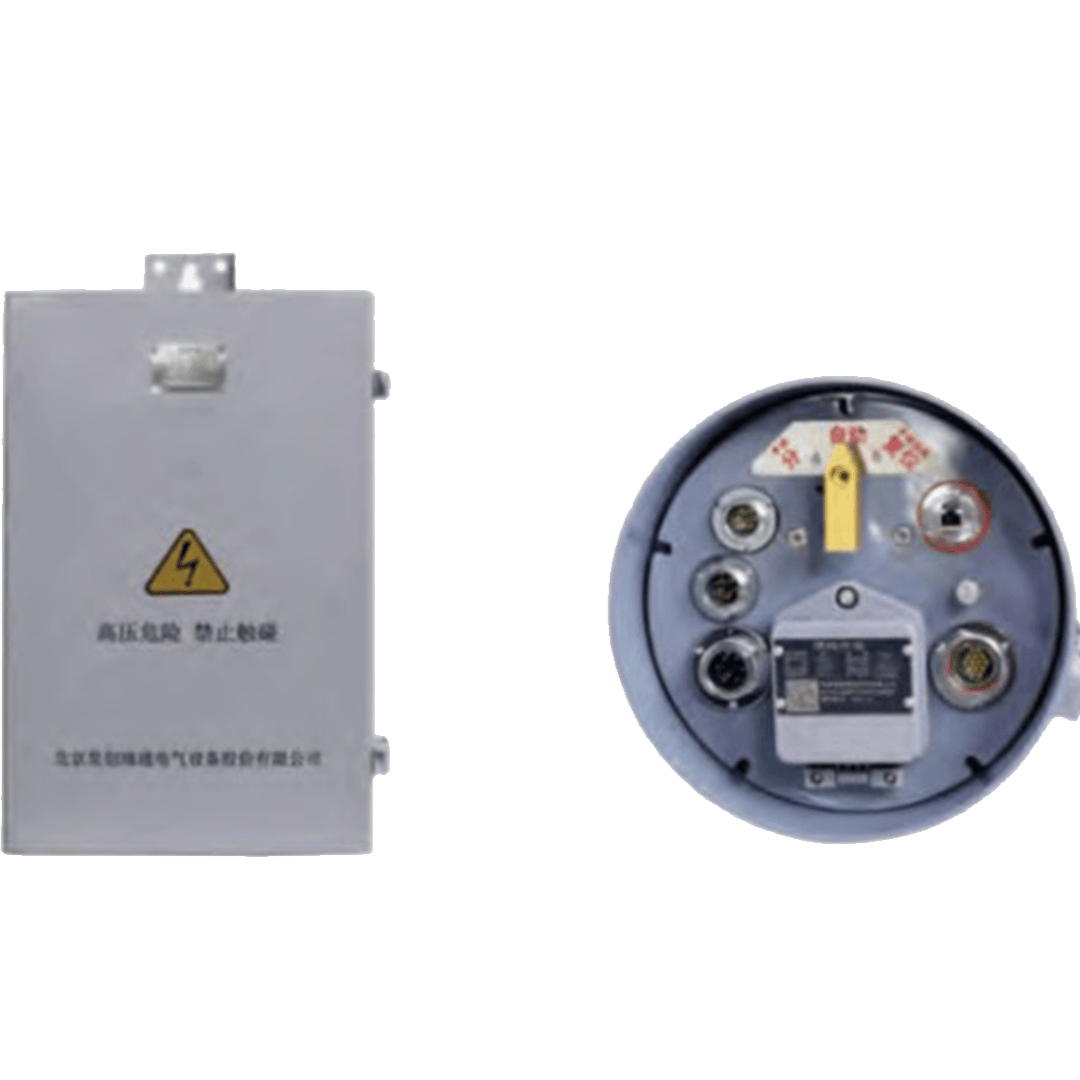

馈线终端(FTU)-先进的故障检测功能
终端是针对10KV配电网中的柱上开关的监控和保护而研发的产品，具备故障检测功能、保护控制功能和通信功能（配置通信模块后），适与在10kV架空配电线路用户进户线的责任分界点处和符合要求的分支线路上安装的开关配套。终端与柱上开关、电压互感器组成成套设备，配套后可实现自动切除被控支线的单相接地故障和自动隔离被控支线的相间短路故障。
主要特点：
|
项目 Description |
单位 Unit |
参数Parameters |
|
输入工作电压 Working voltage |
V |
AC220 （*） |
|
输入工作电压频率 Input Working Voltage Frequency |
Hz |
50 |
|
输入工作电压允许波动范围 Allowed Fluctuation Range of Input Working Voltage |
% |
±15 |
|
整机功耗Overall Power Consumption |
< 20VA |
|
|
开关量额定电压Rated Voltage of Switching Quantity |
V |
DC24 |
|
输出电压（合闸/分闸操作） Output Voltage (Closing / Opening Operation) |
V |
DC24 （*） |
|
相电流采样输入范围Input Range of Phase Current Sampling |
0～12A(二次值Secondary Value) |
|
|
零序电流采样输入范围 Input Range of Zero-sequence Current Sampling |
a. 直接采样Direct sampling (0 - 6A) |
|
|
相电流采样误差Sampling Error of Phase Current |
% |
±0.5 |
|
零序电流采样误差Sampling Error of Zero-sequence Current |
a. 直接采样Direct sampling (±0.2%) |
|
|
零序电压采样额定值 Rated Value of Zero-sequence Voltage Sampling |
2.17V(电子式互感器Electronic Transformer) |
|
|
相间短路过流保护定值 Fixed Value of Overcurrent Protection for Phase-to-Phase Short Circuit |
0.5～10A(步长Step length 0.01A) |
|
|
相间短路过流保护动作时间 Action time of overcurrent protection for phase-to-phase short circuit |
0～99S（步长Step length 0.01S） |
|
|
单相接地保护电流定值The current fixed value of single-phase grounding protection |
a. 直接采样Direct sampling (0.01In～0.95In) |
|
|
单相接地保护时间定值Fixed value of time for single-phase grounding protection |
0～7200S（步长Step length 0.01S) |
|
|
遥控器遥控距离 Remote control distance of the remote controller |
≤50 m |
|
注：其他工作电压需提前说明 Other working voltages need to be stated in advance.
