复合气体绝缘开关设备（C-GIS）

Name: 复合气体绝缘开关设备（C-GIS）
Availability: InStock

EXW

¥5,000.00-90,000.00 /套

北京昊创瑞通电气设备股份有限公司

所在地区:

中国北京

详细地址:

北京市丰台区金泽西路 2 号院 1 号楼-4 至 42 层 101 内 9 层 908 单元

商务咨询:

15210760531

WhatsApp:

+8618910035135

电子邮件:

ling.ma@hcrtgs.com

在线沟通

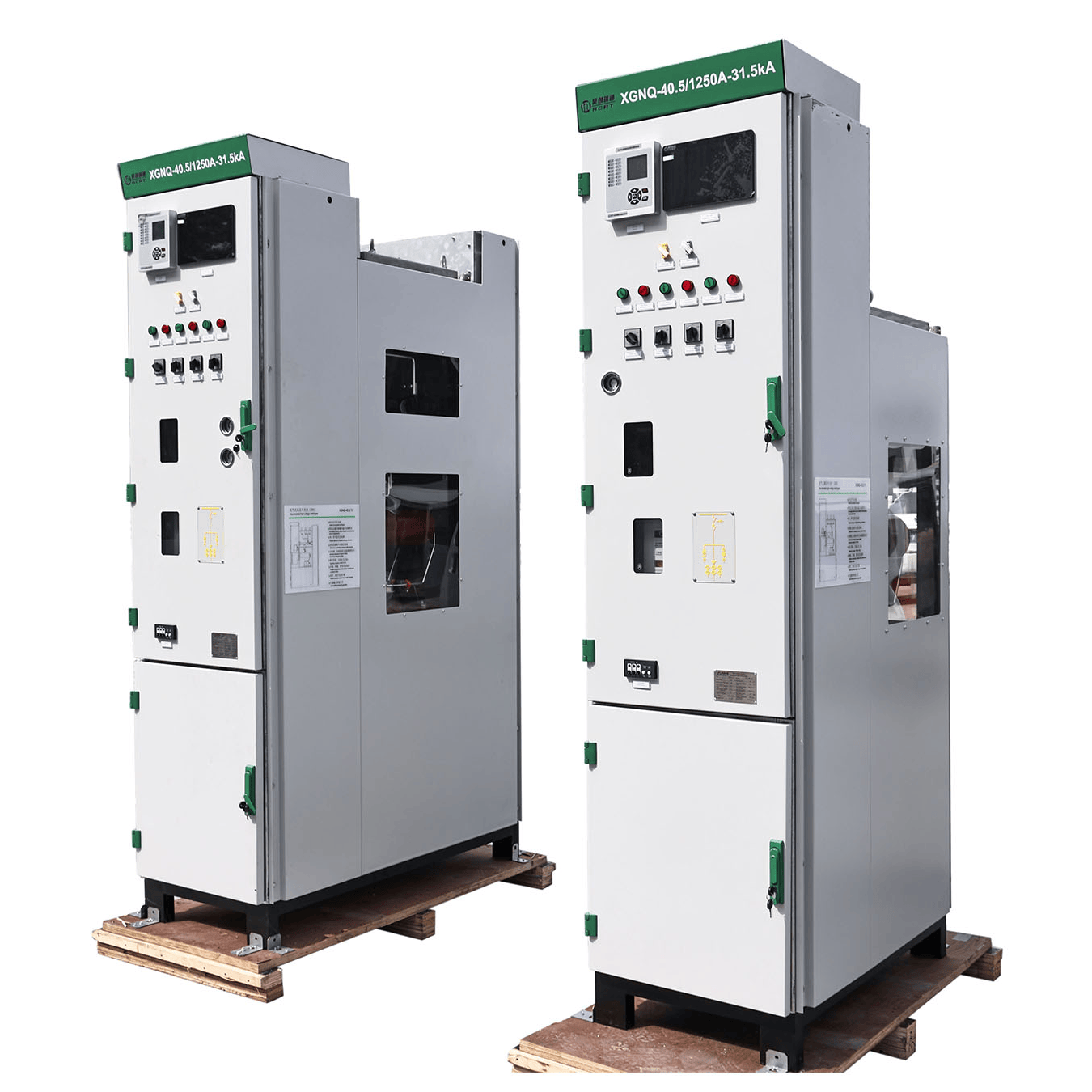

复合气体绝缘开关设备（C-GIS）-新型配电装置

XGNQ-40.5 开关设备以 SF6 气体为绝缘介质，高压带电部件密封于不锈钢外壳内，全密封设计可抵御污秽、潮湿等环境影响，绝缘可靠且抗老化、防腐蚀。产品配备智能控制保护系统，能实时监测元件运行状态与气室压力，精确控制分合闸等操作，实现电气联锁，还具备参数测量、故障记录和继电保护功能，取代传统二次控制系统，简化二次接线。其符合 IEC60298 等国际国内标准，布局优化、密封好、配置灵活，运行安全、安装简便，是融合尖端元器件与先进技术的新型配电装置。

主要特点：

全密封免维护设计

不锈钢焊接气箱，充注0.03MPa SF6气体绝缘；IP67防护等级，彻底隔绝外界环境影响；适应地下室/高原/冻土/沿海等极端环境，真正实现免维护

智能模块化架构

采用插接式固体绝缘母线连接技术；模块化设计支持快速安装和灵活扩展；现场并柜无需气体处理，大幅简化施工流程

多重安全保障体系

手动/电动双操作模式；成熟可靠的操动机构设计；机械+电气双重联锁防护；有效杜绝误操作风险

紧凑型空间优化

体积较传统开关柜缩小30%-70%；显著提升设备空间利用率；有效降低土建和综合成本

智能自动化系统、

微处理器集成控制保护单元；集保护/控制/计量/监测/通信功能于一体；支持无人值守智能运维模式

No.	项目及名称/ Item and Name	技术参数/Technical Requirements	单位Unit
1	额定电压/Rated Voltage	40.5	kV
2	工频耐受电压（相间&对地/断口）/Power Frequency Withstand Voltage (Phase-to-Phase & Phase-to-Ground / Break)	95/118	kV
3	雷电冲击耐受电压/Lightning Impulse Withstand Voltage	185/215	kV
4	局放试验（整柜/元件）/Partial Discharge Test (Complete Cabinet / Components)	≤20/3	Pc
5	额定频率/Rated Frequency	50	Hz
6	主母线额定电流/Rated Current of Main Busbar	1250/2500	A
7	分支母线额定电流/Rated Current of Branch Busbar	1250/2500	A
8	额定短路开断电流/Rated Short-Circuit Breaking Current	31.5	kA
9	额定短路关合电流（峰值）/Rated Short-Circuit Making Current (Peak)	80	kA
10	额定短时耐受电流／额定短路持续时间/Rated Short-Time Withstand Current / Duration	31.5/4	kA/s
11	额定峰值耐受电流/Rated Peak Withstand Current	80	kA
12	开合单个／背对背电容器组电流/ Switching Current for Single / Back-to-Back Capacitor Banks	630/400	A
13	接地开关短路关合能力/ Short-Circuit Making Capacity of Earthing Switch	5	次/Times
14	额定操作顺序/ Rated Operating Sequence	0-0.3s-CO-3min-CO
15	额定充气压力（20℃）/ Rated Filling Pressure (20°C)	0.03	MPa
16	报警压力（20℃）/ Alarm Pressure (20°C)	0.011	MPa
17	最低功能压力（20℃）/ Minimum Functional Pressure (abs, 20°C)	0.01	MPa
18	年漏气率/ Annual Leakage Rate	<0.05	%/Y
19	防护等级（气箱／整柜）/ Protection Level (Gas Compartment / Complete Cabinet)	IP67/IP4X
20	温升性能/ Temperature Rise Performance	1.1 Times
21	电寿命/ Electrical Endurance	30	次/Times
22	断路器机械寿命/ Mechanical Endurance of Circuit Breaker	10000	次/Times
23	隔离／接地开关机械寿命/ Mechanical Endurance of Disconnector / Earthing Switch	3000	次/Times
24	内部燃弧性能（母线室、开关室、电缆室）/ Internal Arc Resistance (Busbar Compartment, Switch Compartment, Cable Compartment)	31.5/0.5	kA/s
25	柜体外形尺寸/ Cabinet Dimensions: 600(800) × 1150(1450) × 2300 mm
