叉式铣头五轴加工中心
叉式铣头五轴加工中心采用 T 型结构布局：立柱沿 X 轴移动，主轴头沿 Y 轴垂直升降，工作台沿 Z 轴进给。若工件需要直立装夹，可选用立式工作台配置。

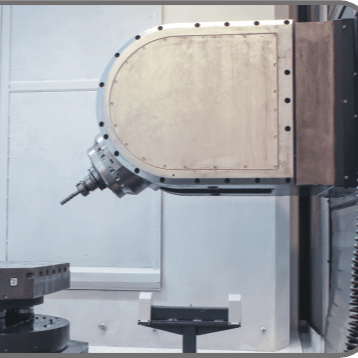

叉式铣头可实现连续回转，工件一次装夹即可完成斜面、多面特征加工。回转定位可选配高精度蜗轮蜗杆工作台；追求更快动态响应可选用力矩电机直驱工作台；若需在一次装夹内同时实现铣削与车削加工，则可选用直驱铣车复合工作台。
1/3
视频
叉式铣头五轴加工中心
沟通报价
产品介绍

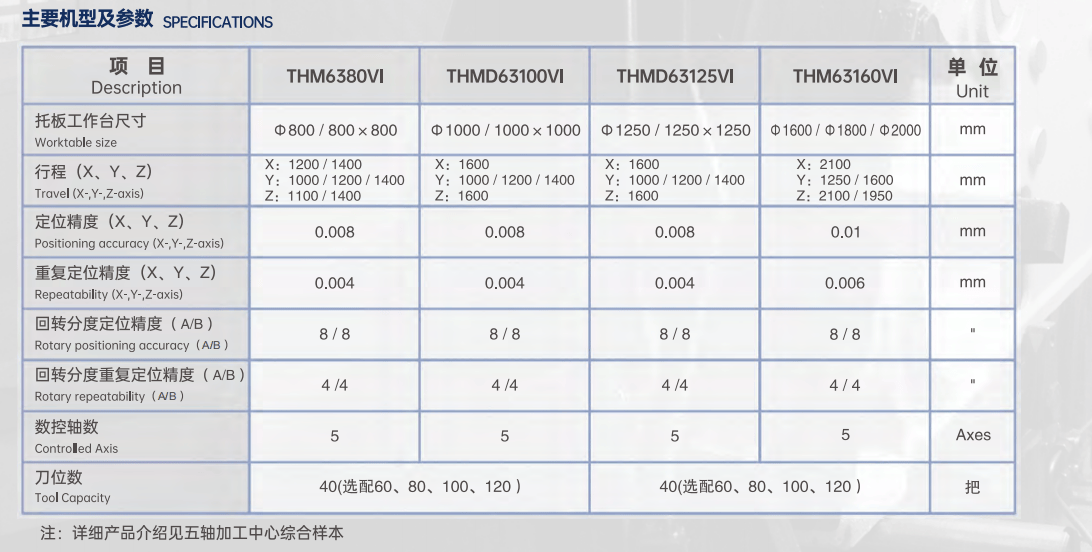

技术参数
|
项目 |
THM6380VI |
THMD63100VI |
THMD63125VI |
THM63160VI |
单位 |
|
托板工作台尺寸 |
Φ800 /800x800 |
Φ1000/1000x1000 |
Φ1250/1250x1250 |
Φ1600/ Φ1800/Φ2000 |
mm |
|
行程(X、Y、Z) |
X:1200/1400 Y:1000/1200/1400 Z: 1100/1400 |
X:1600 Y:1000/1200/1400 Z:1600 |
X:1600 Y:1000/1200/1400 Z:1600 |
X:2100 Y:1250/1600 Z:2100/1950 |
mm |
|
定位精度(X、Y、Z) |
0.008 |
0.008 |
0.008 |
0.01 |
mm |
|
重复定位精度(X、Y、Z) |
0.004 |
0.004 |
0.004 |
0.006 |
mm |
|
回转分度定位精度(A/B) |
8/8 |
8/8 |
8/8 |
8/8 |
″ |
|
回转分度重复定位精度(A/B) |
4/4 |
4/4 |
4/4 |
4/4 |
″ |
|
数控轴数 |
5 |
5 |
5 |
5 |
Axes |
|
刀位数 |
40(选配60、80、100、120) |
40(选配60、80、100、120) |
把 |
||
注：详细产品介绍见五轴加工中心综合样本
