45° 摆头五轴加工中心

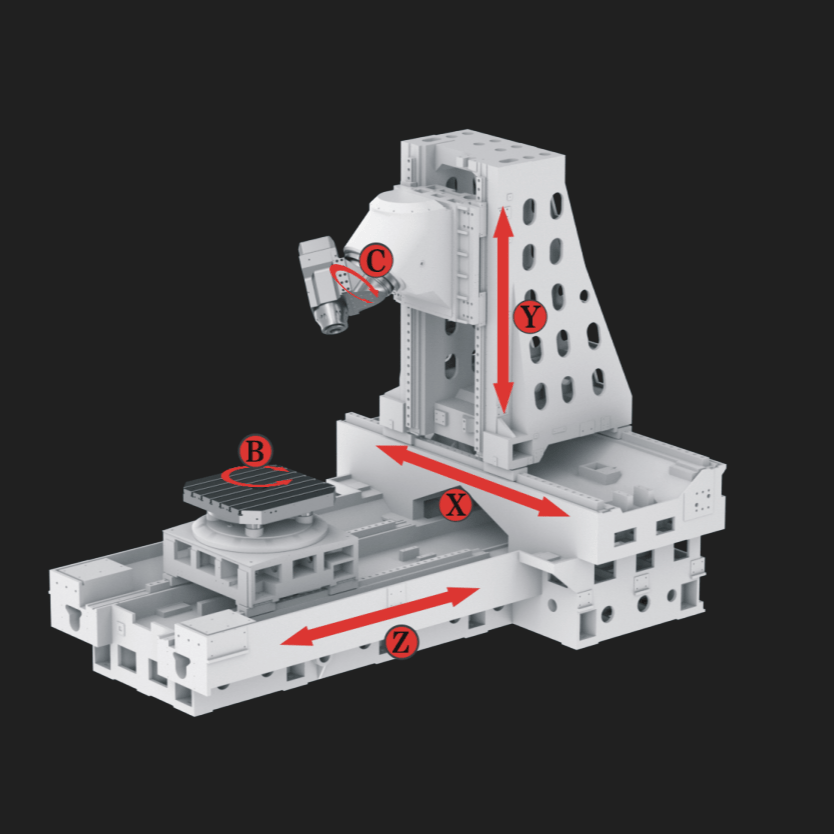

该 45° 摆头五轴加工中心采用 T 型布局：立柱沿 X 轴移动，主轴滑枕沿 Y 轴垂直升降，工作台沿 Z 轴进给。工作台规格覆盖 800～1600mm；若工件需要直立装夹，可选用立式工作台配置。

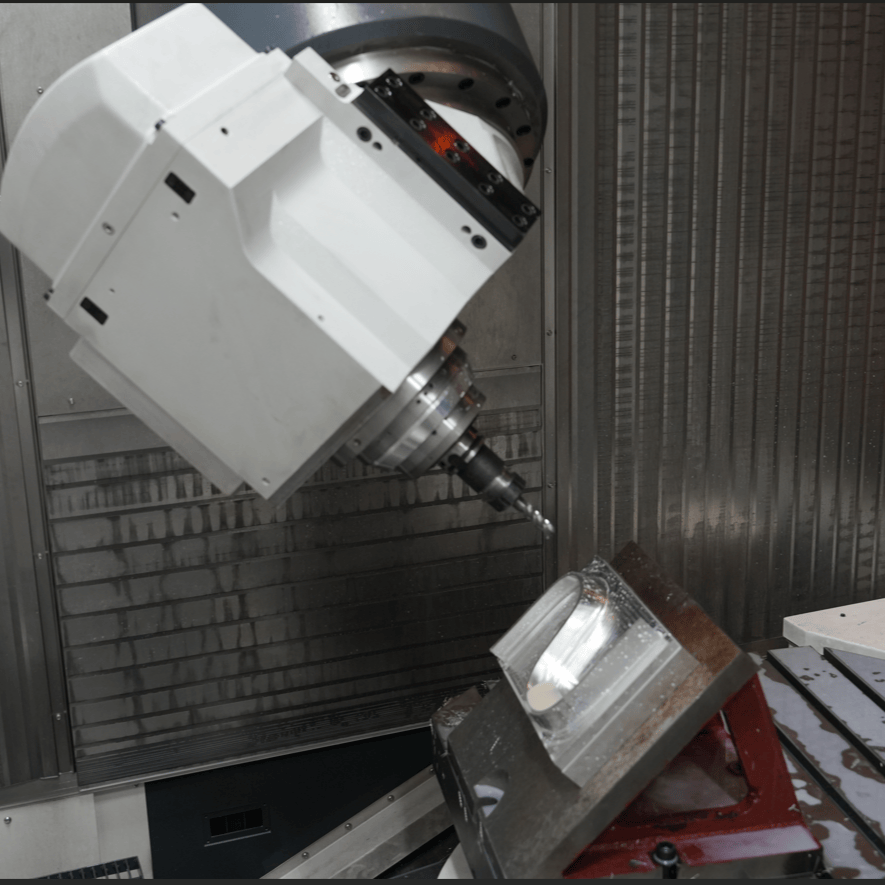

主轴头可实现 45° 摆动，工件一次装夹即可完成立式、卧式方位加工。搭配高精度蜗轮蜗杆回转工作台，可实现连续回转运动；如需更高动态响应性能、消除机械反向间隙，可选配力矩电机直驱回转工作台。针对兼具铣削、车削复合加工需求的工况，亦可选用力矩电机直驱铣车复合工作台。
1/2
视频
45° 摆头五轴加工中心
沟通报价
产品介绍

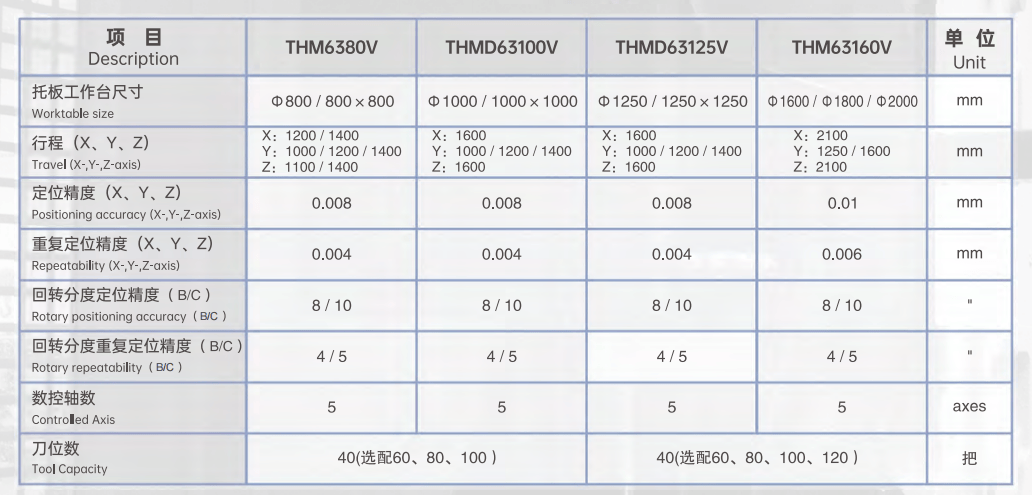

技术参数
|
项目 |
THM6380V |
THMD63100V |
THMD63125V |
THM63160V |
单位 |
|
托板工作台尺寸 |
Φ800 / 800 x800 |
Φ1000/1000x1000 |
1250/1250x1250 |
Φ1600/Φ1800/Φ2000 |
mm |
|
行程(X、Y、Z) |
X:1200/1400 Y:1000/1200/1400 Z:1100/1400 |
X:1600 Y:1000/1200/1400 Z:1600 |
X:1600 Y:1000/1200/1400 Z:1600 |
X:2100 Y:1250/1600 Z:2100 |
mm |
|
定位精度(X、Y、Z) |
0.008 |
0.008 |
0.008 |
0.01 |
mm |
|
重复定位精度(X、Y、Z) |
0.004 |
0.004 |
0.004 |
0.006 |
mm |
|
回转分度定位精度(B/C) |
8/10 |
8/10 |
8/10 |
8/10 |
″ |
|
回转分度重复定位精度(B/C) |
4/5 |
4/5 |
4/5 |
4/5 |
″ |
|
数控轴数 |
5 |
5 |
5 |
5 |
axes |
|
刀位数 |
40(选配60、80、100) |
40(选配60、80、100、120) |
把 |
||
