机床概述及用途
XK(H)AF2416XK(H)AF2420机床为工作台移动式数控龙门镗铣床。可通过选装链式刀库，实现机械手自动换刀，成为定梁龙门加工中心。该机床是一款通用型的加工设备。
该机床配置三轴加工滑枕，可实现三轴手动或者自动三轴加工功能。该系列机床可适用于大型黑色金属和有色金属零件的粗、精加工，可完成铣、镗、钻、攻丝等工序数控加工。并具有斜面、二维曲面和三维曲面的数控加工能力。机床广泛适用于航天、航空、机床、机车车辆、印刷机械等机械制造行业的零件加工。
1/1

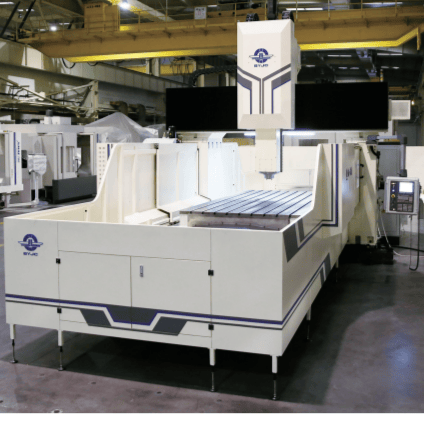

数控定梁龙门镗铣床
EXW
¥3,000,000.00-5,000,000.00 /台
产品介绍
技术参数
| 机床主要技术参数 | |||
| 项 目 单位 | XK(H)AF2416 | XK(H)AF2420 | |
| 主参数 | 工作台尺寸(宽度×长度) mm | 1600×3200 | 2000×4000 |
| 滑枕截面尺寸 mm | 400×400 | 400×400 | |
| 龙门通过宽度 mm | 最大2350 | 最大2750 | |
| 工作台承重 Kg | 16000 | 20000 | |
| 基本参数 | 滑枕镗铣头主轴转速范围(无级) rpm | 45~6000 | 45~6000 |
| 滑枕镗铣头主轴功率(连续) Kw | 22/26 | 22/26 | |
| 主轴最大扭矩(连续/最大30min) N ·m | 770/910 | 770/910 | |
| 滑枕镗铣头主轴前端规格 | BT50 | BT50 | |
| 主轴端面至工作台距离 mm | 200~1200 | 200~1200 | |
| X轴行程(工作台) mm | 3500 | 4300 | |
| Y轴加工行程(溜板) mm | 2350 | 2750 | |
| Z轴行程(滑枕) mm | 1000 | 1000 | |
| X轴进给速度(无级) mm/min | 1~10000 | 1~10000 | |
| Y轴进给速度(无级) mm/min | 1~10000 | 1~10000 | |
| Z轴进给速度(无级) mm/min | 1~10000 | 1~10000 | |
| X轴快速移动 mm/min | 12000 | 12000 | |
| Y轴快速移动 mm/min | 20000 | 20000 | |
| Z轴快速移动 mm/min | 20000 | 20000 | |
| 机床长度(约) mm | 9400 | 11000 | |
| 机床宽度(约) mm | 5000 | 5400 | |
| 机床高度(约) mm | 5600 | 5600 | |
| 机床总重(约) Kg | 38000 | 40000 | |
| 精度 | 精度指标(全闭环) | 数值/工作行程 | 数值/工作行程 |
| X轴定位精度 mm | 0.028/3500 | 0.031/4300 | |
| Y轴定位精度 mm | 0.023/2350 | 0.025/2750 | |
| Z轴定位精度 mm | 0.018/1000 | 0.018/1000 | |
| X、Y、Z轴重复定位 mm | 0.01 | 0.01 | |
| 精度指标(半闭环) | 数值/工作行程 | 数值/工作行程 | |
| X轴定位精度 mm | 0.033/3500 | 0.036/4300 | |
| Y轴定位精度 mm | 0.028/2350 | 0.03/2750 | |
| Z轴定位精度 mm | 0.023/1000 | 0.023/1000 | |
| X、Y、Z轴重复定位 mm | 0.015 | 0.015 | |
| 选配项 | 刀库容量 把 | 24、40(立式) | 24、40(立式) |
| 最大刀具直径 mm | φ110/φ220(立式) | φ110/φ220(立式) | |
| 最大刀具长度 mm | 300 | 300 | |
| 最大刀具重量 Kg | 15 | 15 | |
