一、概述：

H2GAM02A型嵌入式气体活度监测仪使用塑料闪烁体对β放射性气体进行活度测量，可用于核电站放射性惰性气体活度连续监测。将放射性排放控制在预置水平以下，满足核安全监管部门的安全要求。主要由H2BRM05/PSD型塑料闪烁体探测器、H2LPDU01-B型就地处理显示单元、H2EJB11型接线箱、测量管段等部件组成。

二、仪器特点：

1、采用嵌入式(ln-line)测量方式；

2、大面积塑料闪烁体，配有保护罩；

3、采用了高β/Y比薄型塑料闪烁体；

4、测量范围宽，可达7个数量级；

5、良好的环境适应特性，可在低于10μGy/h的环境本底中正常工作而无需增加铅屏蔽体；

6、采用防爆设计，防爆等级 Exd II CT6。

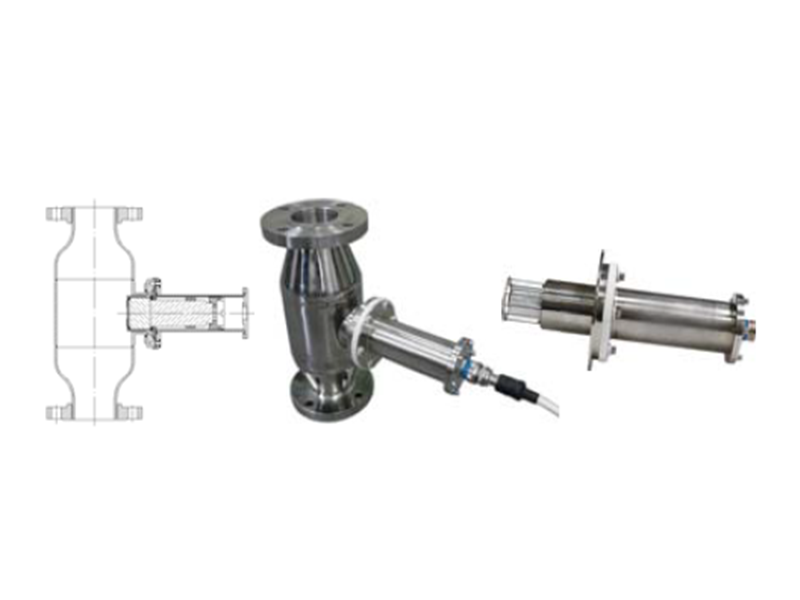

三、H2GAM02A型嵌入式气体活度监测仪原理图：

1、探测射线类型：β射线；

2、探测器类型：高β/γ比塑料闪烁体；

3、测量范围：1.0×10³Bq/m³-1.0×10¹²Bq/m³(范围内7个数量级)；

4、能量范围：50keV-3MeV；

5、耐辐照特性：探头部分(含电缆)：1000Gy；电子学部分：100G；

6、响应时间：<30s(测量下限时)；

7、相对固有误差：≤±15%；

8、校准方式：内置LED校准、外置β放射源校准工具；

9、环境本底：≤10μGy/h(无需安装铅屏蔽体)；

10、气体泄漏：≤10^-7Pam³/S。
