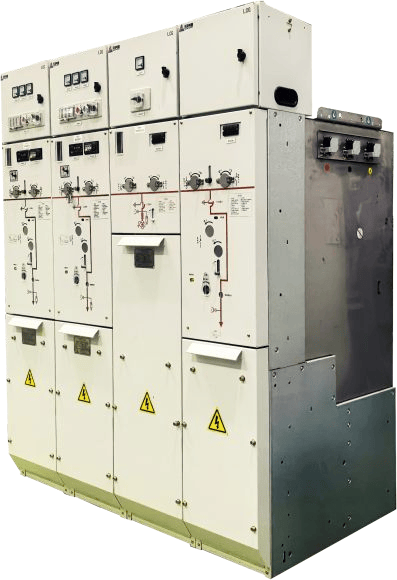

产品特点：
·微正压氮气或干燥空气绝缘，真空开断；绝缘特性不受海拔、潮气、污秽的影响。
·模块化结构设计，主开关采用三工位开关-真空负荷开关、三工位开关-真空断路器结构。
·线路侧接地通过真空灭弧室关合实现，绝缘气体无劣化风险，更长的电寿命。
·额定充气压力0.02MPa（相对值，20°C）表压，正常条件下零表压下满足全部电气性能。
·结构紧凑，方案灵活，组合便捷，占地面积小，使用现场无需气体处理。
·激光焊接和氦气检漏，保证气箱的气密性和长期耐候性。
·采用硅橡胶插拔连接结构，实现高压部件的插拔安装和柜体的扩展。
·可配用智能遥控、监控单元和综合数字式继电器。
|
项目 |
单位 |
负荷开关柜 |
断路器柜 |
|
|
额定电压 |
kV |
12 |
12 |
|
|
额定电流 |
A |
630 |
630 |
|
|
额定频率 |
Hz |
50 |
50 |
|
|
额定短时工频 耐受电压（有效值） |
对地及相间 |
kV |
42 |
42 |
|
隔离断口间 |
kV |
48 |
48 |
|
|
额定雷电冲击耐受电压（峰值） |
对地及相间 |
kV |
75 |
75 |
|
隔离断口间 |
kV |
85 |
85 |
|
|
额定短路开断电流 |
KA |
- |
20/25 |
|
|
额定短路关合电流（峰值） |
KA |
50/63 |
50/63 |
|
|
额定短时耐受电流／持续时间 |
KA/s |
20/4;25/4 |
20/4;25/4 |
|
|
额定峰值耐受电流 |
KA |
50/63 |
50/63 |
|
|
额定有功负载开断电流 |
A |
630 |
- |
|
|
额定有功负载开断次数 |
次times |
200 |
- |
|
|
额定闭环开断电流 |
A |
630 |
- |
|
|
额定电缆充电开断电流 |
A |
50 |
50 |
|
|
机械寿命 |
三工位开关 |
次times |
3000 |
3000 |
|
真空断路器 |
次 |
- |
10000 |
|
|
真空负荷开关 |
次 |
10000 |
||
|
短路开断电寿命等级 |
E2 |
|||
|
额定操作顺序 |
O-0.3s-CO-3min-CO |
|||
|
绝缘气体 |
氮气／干燥空气 |
氮气／干燥空气 |
||
|
额定充气压力（rel . 20 ° ℃） |
MPa |
0.02 |
0.02 |
|
|
最低工作气压（rel . 20 ° ℃） |
MPa |
0 |
0 |
|
|
年漏气率 |
%/Y |
≤0.05 |
≤0.05 |
|
|
防护等级 |
高压部件 |
IP67 |
IP67 |
|
|
低压部件 |
IP4X |
IP4X |
||
|
辅助回路额定电压 |
V |
DC24,48,110,220 AC220 |
DC24,48,110,220 AC220 |
|
|
柜体尺寸（宽x 深x 高） |
mm |
375x750)x1450 |
440x750x1450/420x950x(1650+350) |
|
