产品特点：
·环保气体干燥空气（Dry Air）绝缘，真空开断，环境友好型设备。
·3mm不锈钢激光焊接。
·箱体式气室采用304不锈钢激光焊接工艺和氦气检漏，保证气箱的气密性和长期耐候性。
·一次回路免维护，高压回路气体密封，不受海拔、潮气、污秽的影响。
·模块化结构设计，结构紧凑，方案灵活，安装便捷。
·高压部件硅橡胶插头连接，方便元器件和柜体的扩展。
1/1

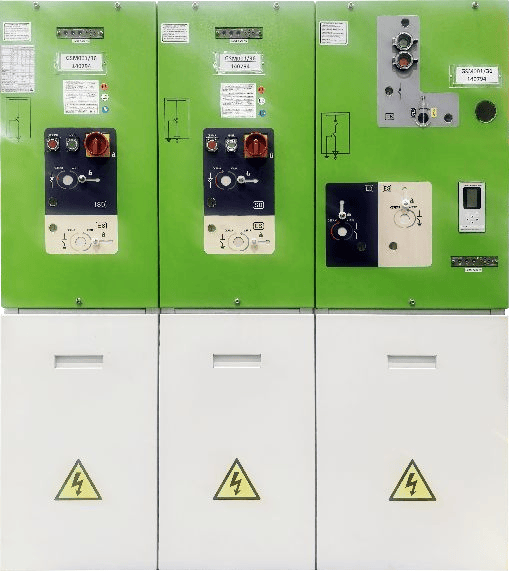

PGR4.2-24/36环保气体绝缘金属封闭开关设备
沟通报价
产品介绍
技术参数
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
24 |
36 |
|
|
额定频率 |
Hz |
50/60 |
||
|
额定电流 |
A |
630 |
||
|
额定短时工频耐受电压 |
相间及对地 |
KV |
65 |
70 |
|
断口 |
79 |
80 |
||
|
额定雷电冲击耐受电压（峰值） |
相间及对地 |
KV |
125 |
170 |
|
断口 |
145 |
195 |
||
|
额定短路开断电流 |
KA |
20 |
||
|
额定短路关合电流（峰值） |
KA |
52 |
||
|
额定短时耐受电流 |
KA/s |
20/3 |
||
|
额定峰值耐受电流 |
KA |
52 |
||
|
额定操作顺序 |
O-0.3s-CO-3min-CO 或O-0.3s-CO-15s-CO |
|||
|
绝缘气体 |
干燥空气 |
|||
|
额定充气压力（rel . 20 ℃） |
MPa |
0.07 |
0.09 |
|
|
最低功能压力（rel . 20 ℃） |
MPa |
0.05 |
0.07 |
|
|
年漏气率 |
%/Y |
≤0.05 |
||
|
防护等级 |
气箱 |
/ |
IP67 |
|
|
柜体 |
/ |
IP4X |
||
|
外形尺寸（宽x 深x 高） |
mm |
CBL:420x850x1800 L:400x850x1850 |
CBL:550x1050x1850 L:450x1050x1850 |
|
