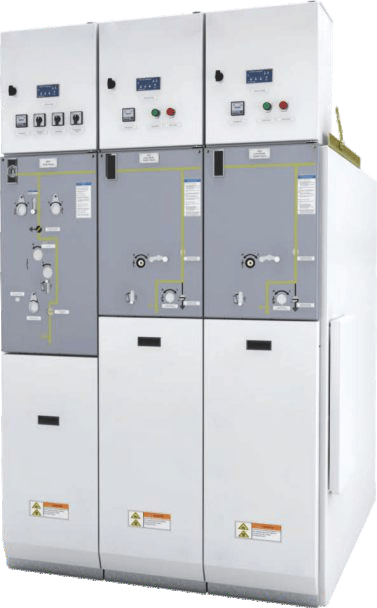

LXG-40.5气体绝缘金属封闭开关设备

沟通报价

上海平高天灵开关有限公司

所在地区:

中国上海

详细地址:

上海市嘉定区嘉行公路 868号

商务咨询:

+86 21 69900817

电子邮件:

shpgtl@pg.cee-group.cn

在线沟通

LXG-40.5型气体绝缘金属封闭开关设备，适用于新能源发电场、紧凑型二次变电站、商业楼宇、轨道交通、地下变电站、偏远地区变电站的电力输送和分配，尤其适合安装于空间狭小的场所。该产品以高性能、小型化为设计理念，全SF6气体绝缘，设备运行于外界环境无关，例如高海拔、盐雾、凝露、灰尘、潮湿等气候下运行，真正实现免维护高可靠的应用，满足各类电力用户的需求。

产品特点：

·功能全面，灵巧紧凑，便于风塔等空间狭小区域的安装。

·模块化设计，可任意组合、扩展，可实现风塔内的拼接及更换。

·开关柜气箱工厂组装，整体运输，拼柜采用可靠的母线连接器，无需现场处理绝缘气体。

·高压部件全部密封在接地的3mm不锈钢气箱内，有效保障操作者的人身安全。

·气箱充气压力低至0.02MPa（相对值，20°℃），零表压下保证额定绝缘水平和开断能力，保证供电可靠性。

·全激光焊接高质量不锈钢气箱，气体年泄漏率小于0.05％。

·固体界面插接技术，采用全屏蔽高压元器件，运行安全可靠。

项目		单位	负荷开关柜	负荷开关-熔断器组合电器柜	三工位开关-真空断路器柜
额定电压（Ur ）		kV	40.5	40.5	40.5
额定电流（Ir ）		A	630	43	630	1250
额定频率（fr ）		Hz	50/60	50	50/60
额定短时工频耐受电压（有效值）	相间及对地	kV	95	95	95
	断口间	kV	118	118	118
额定雷电冲击耐受电压（峰值）	相间及对地	kV	185	185	185
	断口间	kV	215	215	215
额定短路开断电流		KA	-	31.5	25
额定短时耐受电流		KA	25	-	25
额定短路持续时间		S	4	-	4
额定峰值耐受电流		KA	63	-	63
额定短路关合电流		KA	63	-	63
额定有功负荷开断电流		A	630	630	-
额定闭环开断电流		A	630	-	-
额定电缆充电开断电流		A	50	-	50
机械寿命	负荷开关／接地开关	次	5000/3000	5000/3000	-
	真空断路器／三工位开关	次	-	-	10000/30000
防护等级	低压室		IP4X	IP4X	IP4X
	气箱		IP67	IP67	IP67
	熔断器室			IP67
SF₆气体额定压力（rel.20° C）		Mpa	0.02	0.02	0.02
SF₆ 气体泄漏率			≤0.05%	≤0.05%	≤0.05%
柜体尺寸（宽x 深x 高）		mm	430x1000x1700	430x1000x1700	430x1000 x1950		600x1000x1950
