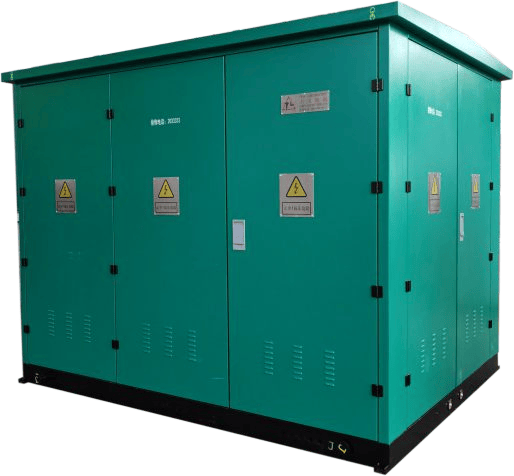

XGW☐-12预装式封闭环网箱（紧凑型），将10kV环网柜、电流互感器、电压互感器、自动化站所终端（DTU）及指示仪表等安装调试好装入一个可移动、封闭、防潮防凝露的不锈钢箱体内，从而实现了城市配电网中一、二次系统的集成化，缩短了建设周期，大大提高了城市电网运行的可靠性。
产品特点：
·高压环网柜可选用我公司SF6全绝缘环网柜（LMG-12）、环保气体环网柜（LCG-12）或固体绝缘环网柜（SMG-12）。
·箱式开闭所可根据用户要求配置站所终端及通信装置（DTU）、实现自动化“三遥”功能。
·高压柜底部增设电缆密封塞，旋紧常封塞上的螺钉将电缆夹紧以达到密封效果从而防止电缆沟内水汽沿电缆进入高压柜内。高压柜仪表室顶部内侧加装隔露棉以吸收水汽防凝露后有水珠滴落。
|
项目 |
单位 Unit |
参数 |
|||
|
额定电压 |
kV |
12 |
|||
|
额定频率 |
Hz |
50 |
|||
|
额定电流 |
母线 |
A |
630 |
||
|
馈线（断路器部分） |
|||||
|
绝缘水平 |
局部放电 |
单个隔室部分 |
pC |
≤10 |
|
|
额定1min 工频耐受电压 |
对地、相间 |
kV |
42 |
||
|
隔离断口 |
kV |
48 |
|||
|
额定雷电冲击耐受电压 |
对地、相间 |
kV |
75 |
||
|
隔离断口 |
kV |
85 |
|||
|
辅助和控制回路1min 工频耐受电压 |
kV |
2 |
|||
|
额定短时耐受电流 |
主回路 4s |
KA |
20 |
||
|
接地开关4s |
|||||
|
接地连接回路2s |
KA |
17.4 |
|||
|
额定峰值耐受电流 |
主回路 |
KA |
50 |
||
|
接地开关 |
|||||
|
接地连接回路 |
KA |
43.5 |
|||
|
额定短路关合电流（峰值） 真空断路器 |
KA |
50 |
|||
|
额定短路开断电流 |
真空断路器 |
KA |
20 |
||
|
短路开断电流开断次数 |
次 |
30 |
|||
|
机械寿命 |
真空断路器 |
次 |
10000 |
||
|
三工位隔离开关 |
隔离开关 |
次 |
3000 |
||
|
接地开关 |
次 |
3000 |
|||
|
内部燃弧耐受电流及时间 |
KA/s |
20/1 |
|||
|
回路电阻（环保单元柜V ） |
μΩ |
≤200 |
|||
|
回路电阻（SF6 单元柜V ） |
μΩ |
≤150 |
|||
|
隔离开关回路电阻 |
μΩ |
40 |
|||
|
环网箱外壳防护等级 |
IP4XW |
||||
|
外形尺寸（宽＊深＊高） |
mm |
3200*1150*2300/1600*1200*2350 |
|||
