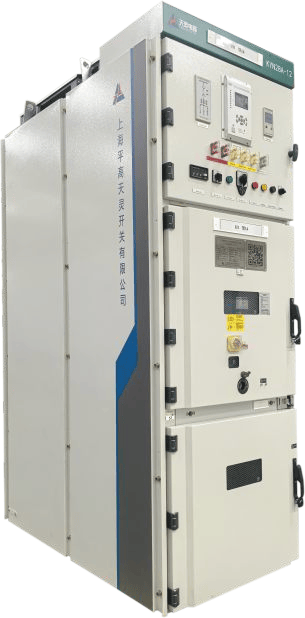

产品特点：
·柜体结构采用敷铝锌板经多重折边组装而成。
·完全金属铠装及彻底分隔。
·断路器室门采用双层折弯的勾齿锁定装置，内部电弧IAC级可选。
·柜壳密封度高，防止设备受杂物和虫害侵入，防护等级IP4X。
·简单且有效的闭锁，防止误操作。
·可配用VDS、VSI、VD4等真空断路器。
·高压室内的真空断路器及其操动机构仅需少量维护。
·更换断路器非常简单，手车互换性好。
·柜体可靠墙安装，柜前维修，减少占地面积。也可不靠墙安装，双面维护。
·二次线敷设于尺寸宽裕的线槽内，容易接线。
·电缆室有充裕的空间，电缆安装高度大于650mm，可联接多根电缆。
·透过面板门，极易观察到电缆室安装情况。
·快速接地开关用于接地和回路短接。
·产品符合GB/T3906,DL/T404及参照采用国际IEC 62271-200标准。
·可以和所有获得国家电网12kV手车柜标准化认证的开关柜互换。
|
项目 |
单位 |
参数 |
|||
|
额定电压 |
kV |
7.2,12 |
|||
|
额定工频耐受电压 |
kV |
对地、相间：42 ；断口：48 |
|||
|
额定雷电冲击耐受电压 |
kV |
对地、相间：75 ；断口：85 |
|||
|
额定频率 |
Hz |
50 |
|||
|
额定电流 |
A |
630 |
1250,2500 |
3150* |
4000** |
|
额定短路开断电流（有效值） |
KA |
20,25 |
25,31.5 |
31.5,40 |
40 |
|
额定短路关合电流（峰值） |
kA |
50,63 |
63,80 |
80,100 |
100 |
|
额定动稳定电流（峰值） |
kA |
50,63 |
63,80 |
80,100 |
100 |
|
额定热稳定电流4s （有效值 |
KA |
20,25 |
25,31.5 |
31.5,40 |
40 |
|
防护等级 |
外壳IP4X ，隔室间、断路器室门打开时为IP2X |
||||
|
外形尺寸（宽x 深x 高） |
mm |
(800/1000/1200)*1450/1750*2360 注：额定电流1600A 及以上柜宽为1000mm ； 架空进出线时柜深为1750mm ； 所用变大于80kVA 时柜宽为1200mm 。 |
|||
|
重量 |
kg |
700-1200 |
|||
