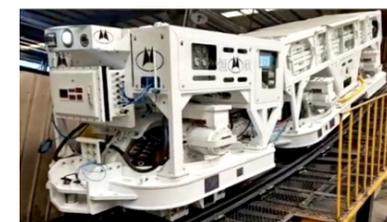

防爆锂电池齿轨卡轨车（永磁变频一体机）主要由驾驶室、锂电池驱动部、制动车、载重车、人车、拉杆等组成，可在异形轨轨道系统或普通轨轨道系统上卡轨运行。
产品优势
●机车爬坡角度可达25°;
●单个驱动部最大牵引力135kN;
●最大运行速度可达1.4m/s;
●电池利用率高，利用率高达95%,锂电池寿命长；
●驱动部可独立控制，智能甩驱，降低故障率和提高运输效率；
●充电时间短，每次约为2小时；
●充电方便，可待机充电；
●机车运行噪声小、零排放、牵引力稳定、绿色环保；
●机车长度短，自带动力装置，实现连续不转载运输，适应性强；
●全程卡轨运行，安全性高；
●既可运输物料，也能运送人员；
●机车可在驾驶室操控，也可采用无线遥控器操控，还可在调度室远程操控；
●机车配有三级制动装置；机组尾部还配置了安全制动车，用于爬坡倒溜和下坡飞车的备用安全制动。
| 型号 | 驱动部数量 | 电池箱数 | 坡度 | |||
| 10° | 15° | 20° | 25° | |||
| KLZR240/176 | 4 | 4 | 120 | 58 | 30 | 8 |
| KLZR360/364 | 6 | 6 | 140 | 102 | 62 | 26 |
| KLZR480/352 | 8 | 6 | 160 | 140 | 89 | 41 |
| 注：1、单台载重车自重3.6t, 单台制动车自重2.6t | ||||||
| 2、表中载重为机车安全载重(安全载重=载重车自重+货物自重) | ||||||
| 型号 | 驱动部 数量 |
坡度 | |||||||||||
| 5° | 10° | 15° | 20° | 25° | 30° | ||||||||
| KLZR135/150 | 1 | 62 | 28 | 15 | 8 | 5 | 3 | ||||||
| KLZR270/300 | 2 | 75 | 48 | 33 | 24 | 17 | |||||||
| KLZR405/450 | 3 | 110 | 75 | 55 | 42 | 32 | |||||||
| KLZR538/600 | 4 | 115 | 110 | 80 | 60 | 45 | |||||||
| 注：1、单台载重车自重3.6t | |||||||||||||
| 2、表中载重为机车安全载重(安全载重=载重车自重+货物自重) | |||||||||||||
| 项 目 | 参数 | ||||||||||||
| 型号 | KLZR240/176 | KLZR360/264 | KLNR480/352 | ||||||||||
| 牵引力(kN) | 240 | 360 | 480 | ||||||||||
| 驱动总功率(kW) | 176 | 264 | 352 | ||||||||||
| 制动力(kN) | 360～480 | 540～720 | 720～960 | ||||||||||
| 最小水平转弯半径(m) | 4.5 | ||||||||||||
| 最小垂直转弯半径(m) | 21.5 | ||||||||||||
| 自 重 ( t ) | 24.64 | 35.4 | 41.2 | ||||||||||
| 最大爬坡能力(°) | 25 | ||||||||||||
| 外形尺寸 | 长度(mm) (不含载重车、人车) |
13030 | 18320 | 24780 | |||||||||
| 宽度(mm) | 1660 | ||||||||||||
| 高度(mm) | 1850 | ||||||||||||
| 驱动部数量(套) | 4 | 6 | 8 | ||||||||||
| 制动器数量(套) | 8 | 12 | 16 | ||||||||||
| 最大运行速度(m/s) | 空载 | 1.4 | |||||||||||
| 重载 | 0.8 | ||||||||||||
| 卡轨车自动限速值(m/s) | 1.8 | ||||||||||||
| 制动车 | 紧急制动力(kN) | ≥405 | |||||||||||
| 自动限速值(m/s) | 2.5 | ||||||||||||
| 液压泵型号 | KP30.24 | ||||||||||||
| 液压系统额定工作压力(MPa) | ≤16MPa | ||||||||||||
| 轨距(mm) | 600/900 | ||||||||||||
| 轨型 | 异形轨：SMT140 SMJ160;普通轨：≥24kg/m | ||||||||||||
| 驱动 电机 |
型号 | TYBVFT～22(336)D | |||||||||||
| 驱动电机形式 | 永磁变频一体机 | ||||||||||||
| 额定功率(kW) | 22*2 | ||||||||||||
| 项目 | 参数 | |||||
| 型号 | KLZR135/150 | KLZR270/300 | KLZR405/450 | KLZR538/600 | ||
| 牵引力(kN) | 135 | 270 | 405 | 538 | ||
| 驱动总功率(kW) | 150 | 300 | 450 | 600 | ||
| 制动力(kN) | 202.5～270 | 405～540 | 607.5～810 | 807～1076 | ||
| 最小水平转弯半径(m) | 4.5 | |||||
| 最小垂直转弯半径(m) | 21.5 | |||||
| 自重(t) | 24.9 | 29.3 | 31.3 | 36.3 | ||
| 最大爬坡能力(°) | 25 | |||||
| 外形尺寸 | 长(mm)(不含载重车、人车) | 39399 | 40972 | 44034 | 45460 | |
| 宽(mm) | 1660 | |||||
| 高(mm) | 1850 | |||||
| 驱动部数量(套) | 1 | 2 | 3 | 4 | ||
| 制动器数量(套) | 2 | 4 | 6 | 8 | ||
| 最大运行 速度(m/s) |
空载 | 1.4 | ||||
| 重载 | 0.5 | |||||
| 卡轨车自动限速值(m/s) | <1.84 | |||||
| 制动车 | 紧急制动力(kN) | ≥405 | ||||
| 自动限速值(m/s) | 2.5 | |||||
| 液压泵型号 | KP30.24 | |||||
| 液压系统额定工作压力 | ≤16MPa | |||||
| 轨距(mm) | 600/900 | |||||
| 轨型 | 异形轨：SMT140 SMJ160;普通轨：≥24kg/m | |||||
| 驱动 电机 |
型号 | TYBVFT-75(640)D | ||||
| 驱动电机形式 | 永磁变频一体机 | |||||
| 额定功率(kW) | 75*2 | |||||
