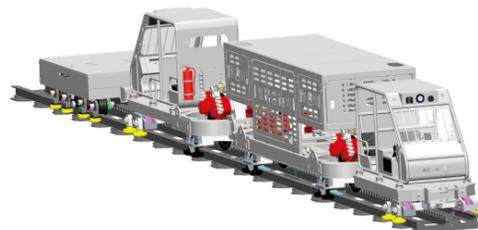

防爆柴油机钢轮/齿轨机车主要由驾驶室、主机驱动部、制动车、载重车、人车、拉杆等组成，可在异形轨轨道系统或普通轨轨道系统上卡轨运行。
矿用防爆柴油机钢轮/齿轨机车坡度负载对照表 (单位: t)
| 型号 | 驱动单元数量 | 牵引力kN | 坡度 | |||||
|---|---|---|---|---|---|---|---|---|
| 5° | 10° | 15° | 20° | 25° | 30° | |||
| CCG/C270/160Y | 2 | 270 | 140 | 75 | 48 | 32 | 22 | 15 |
| CCG/C405/160Y | 3 | 405 | 165 | 122 | 80 | 57 | 42 | 32 |
| CCG/C538/160Y | 4 | 538 | 195 | 155 | 110 | 80 | 63 | 49 |
注: 1、表格中载重=货物重量+载重车自重;
2、载重车自重3.6t;
3、安全系数为1.3。
矿用防爆柴油机钢轮/齿轨机车性能参数表
| 参数名称 | 参数值 | |||
|---|---|---|---|---|
| 型号 | CCG/C270/160Y | CCG/C405/160Y | CCG/C538/160Y | |
| 牵引力 (kN) | 270 | 405 | 538 | |
| 制动力 (kN) | 405~540 | 608~810 | 807~1076 | |
| 驱动部数量 (个) | 2 | 3 | 4 | |
| 制动器数量 (个) | 4 | 6 | 8 | |
| 最大运行速度 (m/s) | 空载 | 2.3 | ||
| 重载 | 0.5 | |||
| 限速保护器动作值 (m/s) | 2.645 | 1.84 | 1.38 | |
| 牵引高度 (mm) | 320 | |||
| 最大爬坡能力 (°) | 30 | |||
| 轨距 (mm) | 600/900 | |||
| 适用轨型 | 异形轨: SMT140 SMJ160; 普通轨: ≥24kg/m | |||
| 水平转弯半径 (m) | ≥4.5 | |||
| 垂直转弯半径 (m) | ≥21.5 | |||
| 机车自重 (t) | 19.6 | 22.5 | 25.3 | |
| 外形尺寸 | 长 (mm)(不含载重车、人车) | 12200 | 14300 | 16400 |
| 宽 (mm) | 1500 | |||
| 高 (mm) | 1850 | |||
| 液压系统 | 防爆柴油机 功率/转速 (kW/rpm) | 160/2200 | ||
| 油箱容积 (L) | 150 | |||
| 液压泵排量 (mL/r) | 280 | |||
| 液压马达排量 (mL/r) | 160 | |||
| 主系统压力 (MPa) | 35 | |||
| 补油压力 (MPa) | 3 | |||
| 解除制动压力 (MPa) | 15 | |||
| 人车 | 荷载人数最大数量 单台人数 | 15 | ||
| 最多允许台数 | 3 | |||
| 安全制动车 | 制动力 kN | ≥405 | ||
| 制动闸数量 | 4 | |||
