防爆锂电池单轨吊机车(永磁变频一体机)

沟通报价
湘潭恒欣实业股份有限公司
中国湖南省
湖南省韶山市高新技术产业开发区
13317325095
在线沟通
收藏
产品介绍

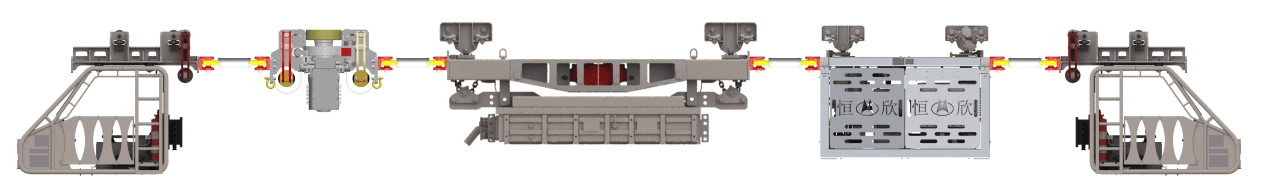

防爆锂电池单轨吊机车（永磁变频一体机）主要由驾驶室、永磁变频电机驱动部、电液控制车（含液压系统、电气控制系统）、电源装置（防爆锂离子电池）、速度保护小车、承载小车、拉杆、起吊梁等组成。

技术参数

技术参数

负载表

表一：6kW防爆锂电池单轨吊机车(永磁变频一体机)负载对照表(单位： t)

机车型号\坡度(°) 5° 10° 15° 20° 25°
DLR56/24Y 23  9  4  / /
DLR84/36Y 40  19  10  5  2
DLR112/48Y 56  28  16  9  5
DLR140/60Y 72  37  22  14  9
DLR168/72Y 80  44  27  17  11
DLR196/84Y 80  54  33  22  15
DLR224/96Y 80  63  40  27  19
DLR252/108Y 80  72  45  31  22
DLR280/120Y 80  80  51  35  25
DLR308/132Y 80  80  57  39  28
DLR336/144Y 80  80  63  44  32
DLR364/156Y 80  80  70  49  36
DLR392/168Y 80  80  76  54  40
注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。

表二：8.5kW防爆锂电池单轨吊机车(永磁变频 一体机)负载对照表(单位： t)

机车型号\坡度(°) 5° 10° 15° 20° 25°
DLR120/68Y 60  31  18  11  7
DLR150/85Y 78  41  25  17  11
DLR180/102Y 80  49  30  20  13
DLR210/119Y 80  59  37  25  18
DLR240/136Y 80  69  44  31  22
DLR270/153Y 80  78  50  35  25
DLR300/170Y 80  80  57  40  29
DLR314/187Y 80  80  62  44  32
DLR360/204Y 80  80  70  49  36

注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。

表三：15kW防爆锂电池单轨吊机车(永磁变频 一体机)负载对照表(单位： t)

机车型号\坡度(°) 5° 10° 15° 20° 25°
DLR90/90Y 43  21  11  6  3
DLR120/120Y 60  31  18  11  7
DLR150/150Y 78  41  25  17  11
DLR180/180Y 80  49  30  20  13
DLR210/210Y 80  59  37  25  18
DLR240/240Y 80  69  44  31  22
DLR270/270Y 80  78  50  35  25
DLR300/300Y 80  80  57  40  29
DLR330/330Y 80  80  62  44  32
DLR360/360Y 80  80  70  49  36
DLR390/390Y 80  80  77  54  41
DLR420/420Y 80  80  80  60  45
注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。

表四：22kW防爆锂电池单轨吊机车(永磁变频 一体机)负载对照表(单位： t)

机车型号\坡度(°) 5° 10° 15° 20° 25°
DLR60/88Y 26  11  5  1  /
DLR90/132Y 43  21  11  6  3
DLR120/148Y 60  31  18  11  7
DLR150/148Y 78  41  25  17  11
DLR180/264Y 80  49  30  20  13
DLR210/296Y 80  59  37  25  18
DLR240/296Y 80  69  44  31  22
DLR270/296Y 80  78  50  35  25
DLR300/440Y 80  80  57  40  29
DLR330/444Y 80  80  62  44  32
DLR360/444Y 80  80  70  49  36
DLR390/444Y 80  80  77  54  41
DLR420/444Y 80  80  80  60  45
注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。

性能参数表

表一：6kW防爆锂电池单轨吊机车(永磁变频一体机)性能参数表

项目/参数 DLR56/24Y DLR84/36Y DLR112/48Y DLR140/60Y DLR168/72Y
牵引力(kN) 56  84  112  140  168
机车功率(kW) 24  36  48  60  72
安全制动力(kN) 84～112 126～168 168～224 210～280 252～336
驱动部数量 2  3  4  5  6
制动器数量 4  5  6  7  8
最大速度
(m/s)		 重载 0.5
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半
径(m)		 水平 ≤4
垂直 ≤8
轨道型号 1140E/1140V/I140E(带齿条)
单驱动部牵引力(kN) 28
单驱动部制动力(kN) 42～56
单个电机功率(kW) 6
外形尺寸 长(mm)(不含起吊梁) 16500  18200  20000  21600  23300
宽(mm) 1040  1040  1040  1040  1040
高(mm) 1310  1310  1310  1310  1310
自重(不含起吊梁)(t) 11.2  12.4  13.7  14.5  17.5
锂电池电源电压(V) DC320
液压泵型号 KP30.24
液压系统额定工作压力(MPa) 16



项目/参数 DLR196/84Y DLR224/96Y DLR252/108Y DLR280/120Y DLR308/132Y
牵引力(kN) 196  224  252  280  308
机车功率(kW) 84  96  108  120  132
安全制动力(kN) 294～392 336～448 378～504 420～560 462～616
驱动部数量 7  8  9  10  11
制动器数量 9  10  11  12  13
最大运行速度
(m/s )		 重载 0.5
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯
半径(m)		 水平 ≤4
垂直 ≤8
轨道型号 1140E/1140V/1140E(带齿条)
单驱动部牵引力(kN) 28
单驱动部制动力(kN) 42～56
单个电机功率(kW) 6
外形尺寸 长(mm)(不含起吊梁) 25200  26800  28500  30200  33500
宽(mm) 1040  1040  1040  1040  1040
高(mm) 1310  1310  1310  1310  1600
自重(不含起吊梁)(t) 18.3  19.1  21.1  22.5  24.6
锂电池电源电压(V) DC320
液压泵型号 KP30.24
液压系统额定
工作压力(MPa)		 16

表二：8.5kW防爆锂电池单轨吊机车(永磁变频一体机)性能参数表

项目/参数 DLR120/68Y DLR150/85Y DLR180/102Y DLR210/119Y DLR240/136Y
牵引力(kN) 120  150  180  210  240
机车功率(kW) 68  85  102  119  136
安全制动力(kN) 180～240 225～300 270～360 315～420 360～480
驱动部数量 4  5  6  7  8
制动器数量 6  7  8  9  10
最大运行速度
(m/s)		 重载 0.5
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半径(m) 水平 ≤4
垂直 ≤8
轨道型号 1140E/I140V/I140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率(kW) 8.5kW
外形尺寸 长(mm)(不含起吊梁) 20000  21600  23300  25200  26800
宽(mm) 1040  1040  1040  1040  1040
高(mm) 1310  1310  1310  1310  1310
自重(不含起吊梁)(七) 13.7  14.5  17.5  18.3  19.1
锂电池电源电压(V) DC320
液压泵型号 KP30.24
液压系统额定工作压
力 ( M P a )		 16



项目/参数 DLR270/153Y DLR300/170Y DLR314/187Y DLR360/204Y
牵引力(kN) 270  300  314  360
机车功率(kW) 84  96  108  120
安全制动力(kN) 405～540 450～500 471～628 540～720
驱动部数量 9  10  11  12
制动器数量 11  12  13  14
最大运行速度
(m/s)		 重载 0.5
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转
弯半径
(m)		 水平 ≤4
垂直 ≤8
轨道型号 140E/1140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率(kW) 8.5
外形尺寸 长(mm)(不含起吊梁) 28500  30200  33500  35200
宽(mm) 1040  1040  1040  1040
高(mm) 1310  1310  1600  1600
自重(不含起吊梁)(t) 21.1  22.5  24.6  25.4
锂电池电源电压(V) DC320
 液压泵型号 KP30.24
液压系统额定工作压力(MPa)

16

表三：15kW防爆锂电池单轨吊机车(永磁变频一体机)技术参数表

项目/参数 DLR90/90Y DLR120/120Y DLR150/150Y DLR180/180Y DLR210/210Y DLR240/240Y
牵引力(kN) 90  120  150  180  210  240
机车功率(kW) 90  120  150  180  210  240
安全制动力(kN) 135～180 180～240 225～300 270～360 315～420 360～480
驱动部数量 3  4  5  6  7  8
制动器数量 5  6  7  8  9  10
最大运行速度
(m/s)		 重载 0.8
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半
径(m)		 水平 ≤4
垂直 ≤8
轨道型号 I140E/1140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率(kW) 15
外形尺寸 长(mm)(不含起吊梁) 18200  20000  21600  23300  25200  26800
宽(mm) 1040  1040  1040  1040  1040  1040
高(mm) 1310  1310  1310  1310  1310  1310
自重(不含起吊梁)(t) 12.4  13.7  14.5  17.5  18.3  19.1
锂电池电源电压(V) DC320
液压泵型号 KP30.24
液压系统额定工作压力(MPa) 16



项目/参数 DLR270/270Y DLR300/300Y DLR330/330Y DLR360/360Y DLR390/390Y   DLR420/420Y
牵引力(kN) 270  300  330  360  390  420
机车功率(kW) 270  300  330  360  390  420
安全制动力(kN) 405～540 450～600 495～660 540～720 585～780 630～840
驱动部数量 9  10  11  12  13  14
制动器数量 11  12  13  14  15  16
最大运行速度
(m/s)		 重载 0.8
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半
径(m)		 水平 ≤4
垂直 ≤8
轨道型号 I140E/1140M 140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率(kW) 15
外形尺寸 长(mm)(不含起吊梁) 28500  30200  33500  35200  36900  38700
宽(mm) 1040  1040  1040  1040  1040  1040
高(mm) 1310  1310  1600  1600  1600  1600
自重(不含起吊梁)(t) 21.1  22.5  24.6  25.4  26.2  27
锂电池电源电压(V) DC320
液压泵型号 KP30.24
液压系统额定
工作压力(MPa)		 16

表四：22kW防爆锂电池单轨吊机车(永磁变频电一体机)性能参数表

项目/参数 DLR60/88Y DLR90/132Y DLR120/148Y DLR150/148Y DLR180/264Y
  60 90 120 150 180
机车功率(kW) 88 132 148 148 264
机车电机功率(kW) 88 132 176 220 264
安全制动力(kN) 90～120 135～180 180～240 225～300 270～360
驱动部数量 2 3 4 5 6
制动器数量 4 5 6 7 8
最大运行速度  (m/s)          重载 1
空载 2
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半径（m/s）    水平 ≤4
垂直 ≤8
轨道型号 I140E/1140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率 22
外形尺寸   长(mm) 16500 18200 20000 21600 23300
  宽(mm) 1040 1040 1040 1040 1040
高(mm) 1310 1310 1310 1310 1310
自重(不含起吊梁)(t) 11.2 12.4 13.7 14.5 17.5
锂电池电源电压 DC320
液压泵型号 KP30.24
液压系统额定工作压力(MPa) 16



项目参数 DLR210/296Y DLR240/296Y DLR270/296Y DLR300/440Y DLR330/444Y
  210 240 270 300 330
机车功率(kW) 296 396 296 440 444
机车电机功率(kW) 308 352 396 440 484
安全制动力(kN) 315～420 360～480 405～540 450～600 495～660
驱动部数量 7 8 9 10 11
制动器数量 9 10 11 12 13
最大运行速度 (m/s)      重载 1
  空载 2
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半径(m)       水平 ≤4
垂直 ≤8
轨道型号 I140E/1140V/I140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率 22
外形尺寸 长(mm)(不含起吊梁) 25200 26800 28500 30200 33500
     宽(mm) 1040 1040 1040 1040 1040
高(mm) 1310 1310 1310 1310 1600
自重(不含起吊梁)(t) 18.3 19.1 21.1 22.5 24.6
锂电池电源电压 DC320
液压泵型号 KP30.24
液压系统额定工作压力(Mpa) 16

表四(续1):22kW防爆锂电池单轨吊机车(永磁变频一体机)性能参数表

项目/参数 DLR360/444Y DLR390/444Y DLR420/444Y
  360  390  420
机车功率(kW) 444  444  444
机车电机功率(kW) 528  572  616
安全制动力(kN) 520~720 585～780 630～840
驱动部数量 12  13  14
制动器数量 14  15  16
最大运行速度
(m/s)		 重载 1.0
空载 2.0
最大爬坡能力(°) 25
超速保护限值(m/s) 2.3
机车转弯半
径(m)		 水平 ≤4
垂直 ≤8
轨道型号 1140E/1140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
单个电机功率 22
外形尺寸   长(mm) 35200  36900  38700
宽(mm) 1040  1040  1040
高(mm) 1600  1600  1600
自重(不含起吊梁)(t) 25.4  26.2  27
锂电池电源电压 DC320
液压泵型号 KP30.24
液压系统额定工作压力(MPa) 16
