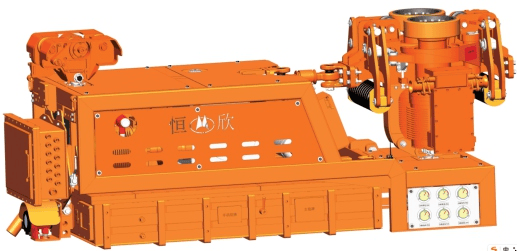

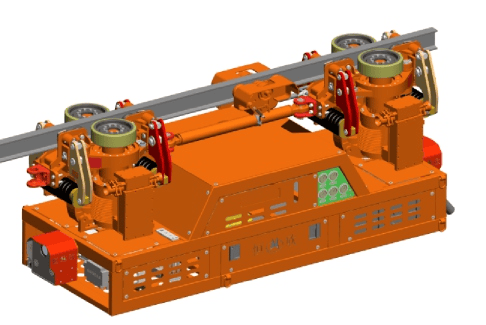

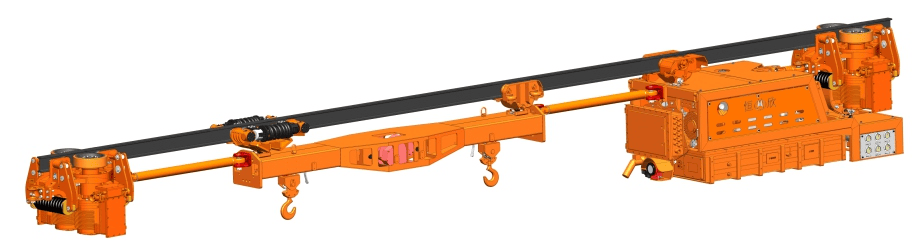

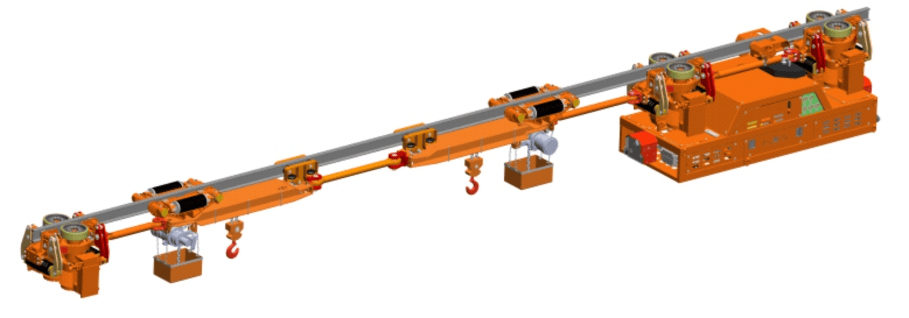

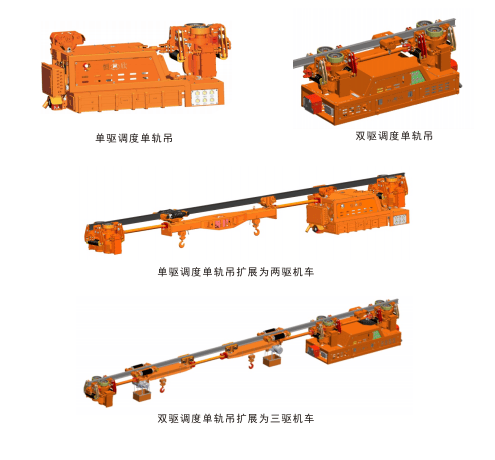

防爆锂电池调度单轨吊机车(永磁变频一体机)主要由驱动部、电源装置、速度保护小车、承载小车、拉杆、起吊梁、电液控制车(含液压系统、电气控制系统及安全保护)等组成。
1/4
产品介绍
技术参数
性能参数表
表一：防爆锂电池单驱调度单轨吊机车(永磁变频一体机)性能参数表
| 项目/参数 | DLR30/13Y | DLR30/17Y | DLR30/44Y | |||
| 牵引电机功率(kW) | 2×6.5 | 2×8.5 | 2×22 | |||
| 最大运行速度(m/s) | 2 | |||||
| 最大爬坡能力() | 25 | |||||
| 通过最小曲率半径(m) | 水平4/垂直8 | |||||
| 设备重量(t) | 4.0 | |||||
| 外形尺寸 | 长(mm)(不含起吊梁) | 3070 | ||||
| 宽(mm) | 1100 | |||||
| 高(mm) | 1231 | |||||
| 驱动部数量 | 1 | |||||
| 制动器数量 | 2 | |||||
| 制动力(kN) | 45～60 | |||||
| 适用轨道型号 | 1140E/I140V/I140E(带齿条) | |||||
| 锂电池总电量(kW.h) | 73.6 | |||||
| 锂电池综合续航能力(km) | 10～18 | |||||
| 液压系统额定工作压力(MPa) |
16 |
|||||
表二：防爆锂电池双驱调度单轨吊机车(永磁变频一体机)性能参数表
| 项目/参数 | DLR60/34Y | DLR60/88Y | ||||
| 牵引电机功率(kW) | 4×8.5 | 4×22 | ||||
| 最大运行速度(m/s) | 2 | |||||
| 最大爬坡能力(°) | 25 | |||||
| 通过最小曲率半径(m) | 水平4/垂直8 | |||||
| 设备重量(t) | 5.4 | |||||
| 外形尺寸 | 长(mm)(不含起吊梁) | 4700 | ||||
| 宽(mm) | 1100 | |||||
| 高(mm) | 1231 | |||||
| 驱动部数量 | 2 | |||||
| 制动器数量 | 4 | |||||
| 制动力(kN) | 90～120 | |||||
| 适用轨道型号 | I140E/I140V/1140E(带齿条) | |||||
| 锂电池总电量(kW.h) | 73.6 | |||||
| 锂电池续航能力(km) | 10～18 | |||||
| 液压系统额定工作压力(MPa) | 16 | |||||
表三：防爆锂电池调度单轨吊机车(永磁变频一体机)性能参数表
| 项目/参数 | DLR90/51Y | DLR120/68Y | ||||||||
| 牵引电机功率(kW) | 6×8.5 | 8×8.5 | ||||||||
| 最大运行速度(m/s) | 2 | |||||||||
| 最大爬坡能力(°) | 25 | |||||||||
| 通过最小曲率半径(m) | 水平4/垂直8 | |||||||||
| 设备重量(t) | 6.8 | 8.2 | ||||||||
| 外形尺寸 | 长(mm)(不含起吊梁) | 6400 | 8100 | |||||||
| 宽(mm) | 1100 | |||||||||
| 高(mm) | 1231 | |||||||||
| 驱动部数量 | 3 | 4 | ||||||||
| 制动器数量 | 6 | 8 | ||||||||
| 制动力(kN) | 135～180 | 180～240 | ||||||||
| 适用轨道型号 | 1140E/1140V/I140E(带齿条) | |||||||||
| 锂电池总电量(kW.h) | 73.6 | |||||||||
| 锂电池综合续航能力(km) | 10～18 | |||||||||
| 液压系统额定工作压力(MPa) | 16 | |||||||||
负 载 表
防爆锂电池调度单轨吊机车(永磁变频一体机)负载对照表(单位： t)
| 机车型号坡度(°) | 0 | 5 | 10 | 15 | 20 | 25 | ||||
| DLR30/17Y | 28 | 18 | 8 | 4.5 | 2.5 | 1.3 | ||||
| DLR56/24Y | 55 | 35 | 17 | 10 | 6.8 | 4.6 | ||||
| DLR84/36Y | 60 | 55 | 27 | 17 | 11.5 | 8.2 | ||||
| DLR120/68Y | 60 | 60 | 40 | 25 | 18 | 13 | ||||
| DLR30/44Y | 28 | 18 | 8 | 4.5 | 2.5 | 1.3 | ||||
| DLR60/88Y | 55 | 35 | 17 | 10 | 6.8 | 4.6 | ||||
| 注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。 | ||||||||||
