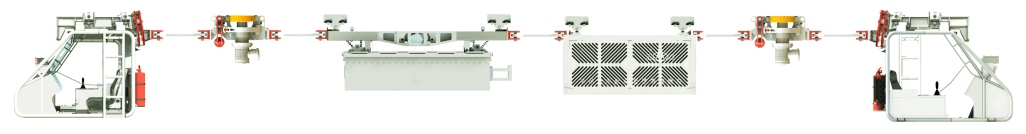

防爆铅酸蓄电池单轨吊机车(异步电机）主要由驾驶室、异步机驱动部、电液控制车(含液压系统、电气控制系统及安全保护)、电源装置(铅酸电池)、速度保护小车、承载小车、拉杆、起吊梁等组成。
1/1
产品介绍
技术参数
技术参数
负载表
防爆铅酸蓄电池单轨吊机车(永磁变频一体机)负载对照表(单位： t)
| 机车型号\坡度(°) | 5° | 10° | 15° |
| DXR140/60Y | 73 | 38 | 23 |
| DXR168/72Y | 80 | 47 | 29 |
| DXR196/84Y | 80 | 56 | 36 |
| DXR224/96Y | 80 | 66 | 42 |
| DXR252/108Y | 80 | 74 | 48 |
| DXR280/120Y | 80 | 80 | 54 |
| DXR308/132Y | 80 | 80 | 60 |
| 注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量) | |||
性能参数表
防爆铅酸蓄电池单轨吊机车(永磁变频一体机)性能参数表
| 项目/参数 | DXR140/60Y | DXR168/72Y | DXR196/84Y | DXR224/96Y | DXR252/108Y | DXR280/120Y | DXR308/132Y | |||||
| 牵引力(kN) | 140 | 168 | 196 | 224 | 252 | 280 | 308 | |||||
| 机车功率(kW) | 60 | 72 | 84 | 96 | 108 | 120 | 132 | |||||
| 安全制动力(kN) | 210～280 | 252～336 | 294～392 | 336～448 | 378～504 | 420～560 | 462～616 | |||||
| 驱动部数量 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||||
| 制动器数量 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |||||
| 最大运行速度 (m/s) |
重载 | 0.5 | ||||||||||
| 空载 | 2.0 | |||||||||||
| 最大爬坡能力(°) | 15 | |||||||||||
| 超速保护限值(m/s) | 2.3 | |||||||||||
| 机车转弯 半径(m) |
水平 | ≤4 | ||||||||||
| 垂直 | ≤8 | |||||||||||
| 轨道型号 | 1140E/I140V/I140E(带齿条) | |||||||||||
| 单驱动部牵引力(kN) | 28 | |||||||||||
| 单驱动部制动力(kN) | 42～56 | |||||||||||
| 单个电机功率(kW) | 6 | |||||||||||
| 外形 尺寸 |
长(mm) (不含起吊梁) |
20800 | 22500 | 24200 | 25900 | 27600 | 29300 | 31000 | ||||
| 宽(mm) | 1020 | 1020 | 1020 | 1020 | 1020 | 1020 | 1020 | |||||
| 高(mm) | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | |||||
| 自重(不含起吊 梁)(t) |
13.5 | 15.2 | 16 | 16.8 | 18.8 | 20.2 | 21 | |||||
| 蓄电池电源电压(V) | DC336 | |||||||||||
| 泵站电机功率 (kW) |
12 | |||||||||||
| 减速机型号 | PW215 | |||||||||||
| 充电机型号 | ZBC200/480 | |||||||||||
