防爆柴油机单轨吊机车

沟通报价
湘潭恒欣实业股份有限公司
中国湖南省
湖南省韶山市高新技术产业开发区
13317325095
在线沟通
收藏
产品介绍

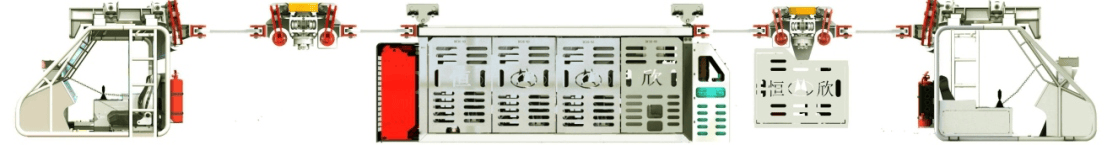

防爆柴油机单轨吊机车主要由驾驶室、驱动部、主机、冷却装置、速度保护小车、承载小车、拉杆、起吊梁等组成。

技术参数

技术参数

负载表

表一 ：110kW 防爆柴油机单轨吊机车最大与运输坡度对照表

机车型号\坡度(°) 5° 10° 15° 20° 25°
DCR360/110Y 80  80  74  54  42
DCR300/110Y 80  80  60  44  34
DCR270/110Y 80  80  53  39  30
DCR240/110Y 80  70  46  33  25
DCR210/110Y 80  60  40  28  21
DCR180/110Y 80  51  33  24  18
DCR150/110Y 78  43  28  20  15
DCR120/110Y 61  33  22  15  11
注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。

表二：160kW防爆柴油机单轨吊机车负载对照表

  5° 10° 15° 20° 25°
DCR420/160Y 80  80  80  64  50
DCR390/160Y 80  80  80  59  46
DCR360/160Y 80  80  74  54  42
DCR330/160Y 80  80  66  49  38
DCR300/160Y 80  80  60  44  34
DCR270/160Y 80  80  53  39  30
DCR240/160Y 80  70  46  33  25
DCR210/160Y 80  60  40  28  21
DCR180/160Y 80  51  33  24  18
DCR150/160Y 78  43  28  20  15
DCR120/160Y 61  33  22  15  11
注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。

性能参数表

表一 ：110kW防爆柴油机单轨吊机车性能参数表

项目/参数 DCR120/110Y DCR150/110Y DCR180/110Y DCR210/110Y
牵引力(kN) 120  150  180  210
制动力(kN) 180～240 225～300 270～360 315～420
驱动部数量 4  5  6  7
制动器数量 10  12  14  16
最大运行速度(m/s)
(满驱/4驱)		 2.2/2.2 1.7/2.2 1.4/2.2 1.2/2.2
最大爬坡能力(°) 25
轨道转弯
半径(m)		 水平 ≥4
垂直 ≥8
钢轨轨型 1140E/1140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
外形尺寸 长(mm)(不含起吊梁) 17400  19100  20100  22500
宽(mm) 1000
高(mm) 1300
自重(不含起吊梁)(t) 7.58  9.7  10.4  11.9
防爆柴
油机		 型号 MA6107DZLYFB(A)
功率/转速(kW/rpm) 110/2200
油箱容积(L) 150
液压泵排量(mL/r) 280
液压马达排量(mL/r) 565
主系统压力(MPa) 35



项目/





参数

 DCR240/110Y DCR270/110Y DCR300/110Y DCR330/110Y DCR360/110Y
牵引力(kN) 240  270  300  330  360
制动力(kN) 360～480 405～540 450～600 495～660 540～720
驱动部数量 8  9  10  11  12
制动器数量 18  20  22  24  26
最大运行速度(m/s)
(满驱/4驱)		 1/2.2 0.9/2.2 0.8/2.2 0.7/2.2 0.6/2.2
最大爬坡能力(°) 25
轨道转弯
半径(m)		 水平 ≥4
垂直 ≥8
钢轨轨型 1140E/I140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
外形尺寸 长(mm)(不含起吊梁) 24200  25900  27600  29300  31000
宽(mm) 1000
高(mm) 1300
自重(不含起吊梁)(t) 12.6  13  13.4  14.2  14.5
防爆
柴油机		 型号 MA6107DZLYFB(A)
功率/转速
(kW/rpm)		 110/2200
油箱容积(L) 150
液压泵排量(mL/r) 280
液压马达排量(mL/r) 565
主系统压力(MPa) 35

表二：160kW防爆柴油机单轨吊机车性能参数表

项目/参数 DCR150/160Y DCR180/160Y DCR210/160Y DCR240/160Y
牵引力(kN) 150  180  210  240
制动力(kN) 225～300 270～360 315～420 360～480
驱动部数量 5  6  7  8
制动器数量 12  14  16  18
最大运行速度(m/s)
(满驱/4驱)		 1.7/2.2 1.4/2.2 1.2/2.2 1/2.2
最大爬坡能力(°) 25
轨道转弯半径
(m)		 水平 ≥4
垂直 ≥8
钢轨轨型 I140E/I140V/1140E(带齿条)
单驱动部牵引力(kN) 30
单驱动部制动力(kN) 45～60
外形尺寸 长(mm)(不含起吊梁) 19100  20100  22500  24200
宽(mm) 1000
高(mm) 1300
自重(不含起吊梁)(t) 9.7  10.4  11.9  12.6
防爆柴油机 型号 MA6107DZLYFB(A)
功率/转速(kW/rpm) 160/2200
油箱容积(L) 150
液压泵排量(mL/r) 280
液压马达排量(mL/r) 565
主系统压力(MPa) 35



项目/参数 DCR270/160Y DCR300/160Y DCR330/160Y DCR360/160Y DCR390/160Y DCR420/160Y
牵引力(kN) 270  300  330  360  390  420
制动力(kN) 405～540 450～600 495~660 540~720 585~780 630～840
驱动部数量 9  10  11  12  13  14
制动器数量 20  22  24  26  28  30
最大运行速度(m/s)
(满驱/4驱)		 0.9/2.2 0.8/2.2 0.7/2.2 0.6/2.2 0.5/2.2 0.5/2.2
最大爬坡能力(°) 25
轨道转弯
半径(m)		 水平 ≥4
垂直 ≥8
钢轨轨型 1140E/I140V/1140E(带齿条)
单驱动部牵引力
(kN)		 30
单驱动部制动力
(kN)		 45～60
外形尺寸 长(mm)(不含起吊梁 25900  27600  29300  31000  32700  34400
宽(mm) 1000
高(mm) 1300
自重(不含起吊梁)(t) 13  13.4  14.2  14.5  15.5  16.4
防爆
柴油机		 型号 MA6107DZLYFB(A)
功率/转速
(kW/rpm)		 160/2200
油箱容积(L) 150
液压泵排量(mL/r) 280
液压马达排量(mL/r) 565
主系统压力(MPa) 35
