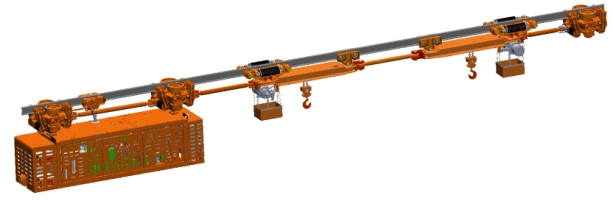

防爆柴油机调度单轨吊机车主要由驱动部、主机、速度保护小车、承载小车、拉杆、起吊梁等组成。
产品优势
◆整机结构紧凑，集成度高，缩减了机车尺寸，更好的适应狭窄空间的物料运输；
◆采用柴油机动力，燃油加注方便，无续航担忧；
◆采用遥控操作：基于无线遥控系统，具备远程调度行驶功能；
◆运行速度快，可以达到2.2m/s;
◆机车牵引力大，单驱牵引力30kN,双驱牵引力60kN;
◆运行坡度大，可以达到25°;
◆驱动部数量可扩至5驱，整车牵引力达到150kN。
1/1
产品介绍
技术参数
技术参数
负载表
防爆柴油机调度单轨吊机车负载对照表(单位： t)
| 机车型号\坡度(°) | 0° | 5° | 10° | 15° | 20° | 25° |
| DCR60/45Y | 58 | 37 | 17 | 10 | 6.5 | 4.1 |
| DCR90/45Y | 60 | 59 | 30 | 18 | 12.8 | 9.2 |
| DCR120/45Y | 60 | 60 | 41 | 26 | 18.5 | 13.8 |
| DCR60/65Y | 58 | 37 | 17 | 10 | 6.5 | 4.1 |
| DCR90/65Y | 60 | 59 | 30 | 18 | 12.8 | 9.2 |
| DCR120/65Y | 60 | 60 | 41 | 26 | 18.5 | 13.8 |
| DCR150/65Y | 60 | 60 | 52 | 34 | 24 | 18 |
| 注：表中载重为机车安全载重(安全载重=起吊梁自重+货物重量)。 | ||||||
性能参数表
表一：防爆柴油机调度单轨吊机车性能参数表
| 项目/参数 | DCR60/45Y | DCR60/65Y | |||||||||
| 柴油机功率/转速(kW/rpm) | 45/2200 | 65/2200 | |||||||||
| 最大运行速度(m/s) | 2.2 | ||||||||||
| 最大爬坡能力(°) | 25 | ||||||||||
| 通过最小曲率半径(m) | 水平 | 4 | |||||||||
| 垂直 | 8 | ||||||||||
| 设备重量(t) | 6.0 | ||||||||||
| 外形尺寸 | 长(mm)(不含起吊梁) | 3800 | |||||||||
| 宽(mm) | 900 | ||||||||||
| 高(mm) | 1500 | ||||||||||
| 驱动部数量 | 2 | ||||||||||
| 制动器数量 | 4 | ||||||||||
| 制动力(kN) | 90～120 | ||||||||||
| 适用轨道型号 | 1140E/1140V/I140E(带齿条) | ||||||||||
| 液压泵型号 | A4VG125 | ||||||||||
| 主系统工作压力(MPa) | 35 | ||||||||||
表二：防爆柴油机调度单轨吊机车技术参数表(扩展驱动部数量)
| 项目/参数 | DCR90/45Y | DCR120/45Y | DCR90/65Y | DCR120/65Y | DCR150/65Y | ||||||
| (柴油机功率/转速)kW/rpm) | 45/2200 | 65/2200 | |||||||||
| 最大运行速度(m/s) | 2.2 | ||||||||||
| 最大爬坡能力(°) | 25 | ||||||||||
通过最小曲 率半径(m) |
水平 | 4 | |||||||||
| 垂直 | 8 | ||||||||||
| 设备重量(t) | 6.8 | 7.6 | 6.8 | 7.6 | 8.4 | ||||||
| 外形尺寸 | 长(mm)(不含起吊梁) | 5300 | 6800 | 5300 | 6800 | 8300 | |||||
| 宽(mm) | 900 | ||||||||||
| 高(mm) | 1500 | ||||||||||
| 驱动部数量 | 3 | 4 | 3 | 4 | 5 | ||||||
| 制动器数量 | 6 | 8 | 6 | 8 | 10 | ||||||
| 制动力(kN) | 135～180 | 180～240 | 135～180 | 180～240 | 225～300 | ||||||
| 适用轨道型号 | 1140E/I140V/I140E(带齿条) | ||||||||||
| 液压泵型号 | A4VG125 | ||||||||||
| 主系统工作压力(MPa) | 35 | ||||||||||
