XK(H)AE21/24/27/28系列机床是北京北一机床有限责任公司在其世界名牌厂家德国瓦德里希·科堡WALDRICH COBURG)公司同类机床的基础上，结合国内用户的需求联合设计的系列产品。
在机床应用技术方面，该系列机床采用经科堡多年可靠应用验证的技术，因此机床精度高，精度保持性好，具有较强的切削能力。
在机床制造方面，北京北一机床有限责任公司积近三十年与中德、中日合作生产之经验，将引进消化吸收的设计、加工、装配技术全面应用到此系列产品中。
本系列机床刚性好、精度高，速度快。机床配置高速、高精度、大扭矩主轴，适合模具、汽车、印刷、机车车辆，航空航天的铸铁铸钢，不锈钢，高温合金，钛合金，耐热合金，铝合金等材料的高效粗加工，半精加工和精加工。 机床还配置有排屑装置、冷却液供应回收装置。
本机床采用德国SIEMENS公司SINUMERIK ONE 数控系统，具备三个线性轴(X，Y，Z)，可实现3轴联动功能。机床主传动和进给传动均采用SIEMENS公司AC主轴伺服电机和进给伺服电机。
机床各直线坐标均采用德国HEIDENHAIN精密光栅尺作位置检测，以实现机床全闭环控制。
机床可配置M500L-NC型五轴多功能镗铣滑枕，实现各种复杂曲面5轴联动加工。
1/1

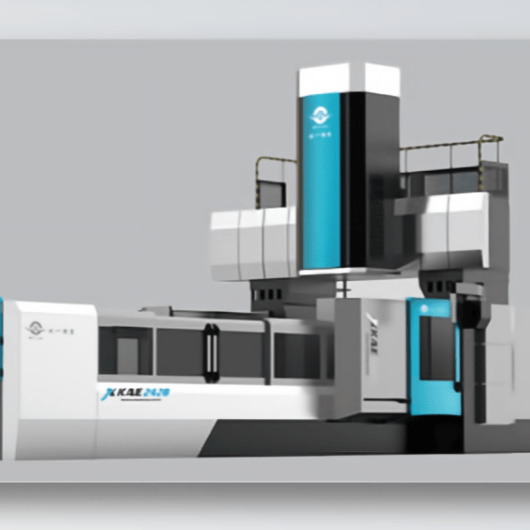

XK(H)AE21/24/27/28系列数控龙门镗铣床
EXW
¥9,000,000.00-16,000,000.00 /台
产品介绍
技术参数
| XK(H)AE24系列数控龙门镗铣床技术参数一览表 TECHNICAL PARAMETERS OF XK(H)AE24 SERIES CNC PORTAL MILLING AND BORING MACHINE |
||||
| 机床型号 | 单位 | XK(H)AE2420 | XK(H)AE2425 | XK(H)AE2430 |
| 工作台尺寸(宽×长) | mm | 2000×4000 | 2500×5000 | 3000×6000 |
| 两立柱间距 | mm | 2700 | 3200 | 3700 |
| 主轴端面至工作台面距离 | mm | 1700/1950 | ||
| 工作台承重 | t | 20 | 25 | 30 |
| 滑枕镗铣头主轴转速范围 | rpm | 6~4000 | ||
| 滑枕镗铣头主轴功率 | Kw | 41/49 | ||
| 滑枕镗铣头主轴最大输出扭矩 | Nm | 2067/2471 | ||
| 滑枕镗铣头主轴前端规格 | ISO | 7:24 NO.50 | ||
| 滑枕截面 | mm | 500x500/550x630 | ||
| X轴行程 | mm | 4200 | 5200 | 6720 |
| Y轴行程 | mm | 3260 | 3760 | 4260 |
| Z轴行程 | mm | 1500/1750 | ||
| X轴最大快速移动速度 | mm/min | 12000 | ||
| Y轴最大快速移动速度 | mm/min | 12000 | ||
| Z轴最大快速移动速度 | mm/min | 12000 | ||
| X/Y/Z轴最大切削进给速度 | mm/min | 8000 | ||
| 精度检验标准 | 执行Q/B1623-2017 | |||
| ※Note:技术参数、机床外观如有变动恕不另行通知/Design and specifications are subject to change without notice. | ||||
XK(H)AE21系列数控龙门镗铣床
| XK(H)AE21系列数控龙门镗铣床技术参数一览表 | ||||
|
机床型号 |
单位 |
XK(H)AE2120 |
XK(H)AE2125 |
XK(H)AE2130 |
|
工作台尺寸(宽×长) |
mm |
2000×4000 |
2500×5000 |
3000×6000 |
|
龙门框最大通宽 |
mm |
2500 |
3000 |
3500 |
|
主轴端面至工作台面最大距离 |
mm |
3000/3500 |
||
|
工作台T型槽宽 |
mm |
28 |
28 |
28 |
|
工作台纵向行程 |
mm |
4200 |
5200 |
6720 |
|
纵向进给范围 |
mm/min |
5-8000 |
||
|
快速 |
mm/min |
12000 |
||
|
溜板横向行程 |
mm |
3500 |
4000 |
4500 |
|
溜板进给范围 |
mm/min |
5-8000 |
||
|
快速 |
mm/min |
12000 |
||
|
滑枕垂向行程 |
mm |
1500/1750 |
||
|
滑枕垂向进给范围 |
mm/min |
5-8000 |
||
|
快速 |
mm/min |
12000 |
||
|
横梁升降行程 |
mm |
2000 |
2000/2500 |
2000/2500 |
|
滑枕垂向进给范围 |
mm/min |
5-2000 |
||
|
快速 |
mm/min |
2000 |
||
|
滑枕镗铣头主轴转速范围 |
rpm |
6~4000 |
||
|
滑枕镗铣头主轴功率 |
Kw |
41/49 |
||
|
滑枕镗铣头主轴最大输出扭矩 |
Nm |
2067/2471 |
||
|
滑枕镗铣头主轴前端规格 |
ISO |
7:24 NO.50 |
||
|
滑枕截面 |
mm |
500x500/550x630 |
||
|
精度检验标准 |
执行Q/B1623-2017 |
|||
|
※Note:技术参数、机床外观如有变动恕不另行通知/Design and specifications are subject to change without notice. |
||||
XK(H)AE27 系列数控龙门镗铣床
| XK(H)AE27 系列数控龙门镗铣床技术参数一览表 TECHNICAL PARAMETERS OFXK(H)AE27 SERIES CNC PORTAL MILLING AND BORING MACHINE |
|||||
| 机床型号 | 单位 | XK(H)AE2720 | XK(H)AE2725 | XK(H)AE2730 | XK(H)AE2740 |
| 工作台宽度 | mm | 2000 | 2500 | 3000 | 4000 |
| 最大通宽 | mm | 3180 | 3580 | 4000 | 5000 |
| 主轴端面至工作台面最大距离 | mm | 1700/1950 | |||
| 工作台T型槽宽 | mm | 28 | 28 | 28 | 28 |
| 龙门架纵向行程 | mm | ≤22000 | |||
| 龙门进给范围 | mm/min | 0-8000 | |||
| 快速 | mm/min | 12000 | |||
| 溜板横向行程 | mm | 3500 | 4000 | 4200 | 5200 |
| 溜板进给范围 | mm/min | 0-8000 | |||
| 快速 | mm/min | 12000 | |||
| 滑枕垂向行程 | mm | 1500/1750 | |||
| 滑枕垂向进给范围 | mm/min | 0-8000 | |||
| 快速 | mm/min | 12000 | |||
| 滑枕镗铣头主轴转速范围 | rpm | 6~4000 | |||
| 滑枕镗铣头主轴功率 | Kw | 41/49 | |||
| 滑枕镗铣头主轴最大输出扭矩 | Nm | 2067/2471 | |||
| 滑枕镗铣头主轴前端规格 | ISO | 7:24 NO.50 | |||
| 滑枕截面 | mm | 500x500/550x630 | |||
| 精度检验标准 | 执行Q/B1660-2017 | ||||
| ※Note:技术参数、机床外观如有变动恕不另行通知/Design and specifications are subject to change without notice. | |||||
XK(H)AE28系列数控龙门镗铣床
| XK(H)AE28系列数控龙门镗铣床技术参数一览表 | ||||
| 机床型号 | 单位 | XK(H)AE2825 | XK(H)AE2830 | XK(H)AE2840 |
| 工作台宽度 | mm | 2500 | 3000 | 4000 |
| 龙门最大通过宽度(带防护) | mm | 3500 | 4000 | 5000 |
| 主轴端面至工作台面最大距离 | mm | 3000/3500 | ||
| 工作台T型槽宽 | mm | 28 | 28 | 28 |
| 龙门架纵向行程 | mm | ≤22000 | ||
| 龙门架进给范围 | mm/min | 0-8000 | ||
| 快速 | mm/min | 12000 | ||
| 溜板横向行程 | mm | 4500 | 5000 | 6000 |
| 溜板进给范围 | mm/min | 0-8000 | ||
| 快速 | mm/min | 12000 | ||
| 滑枕垂向行程 | mm | 1500/1750 | ||
| 滑枕垂向进给范围 | mm/min | 0-8000 | ||
| 快速 | mm/min | 12000 | ||
| 横梁升降行程 | mm | 2000 | 2000/2500 | 2000/2500 |
| 滑枕垂向进给范围 | mm/min | 5-2000 | ||
| 快速 | mm/min | 2000 | ||
| 滑枕镗铣头主轴转速范围 | rpm | 6~4000 | ||
| 滑枕镗铣头主轴功率 | Kw | 41/49 | ||
| 滑枕镗铣头主轴最大输出扭矩 | Nm | 2067/2471 | ||
| 滑枕镗铣头主轴前端规格 | ISO | 7:24 NO.50 | ||
| 滑枕截面 | mm | 500x500/550x630 | ||
| 精度检验标准 | 执行Q/B1660-2017 | |||
| ※ Note:技术参数、机床外观如有变动恕不另行通知/Design and specifications are subject to change without notice. | ||||
