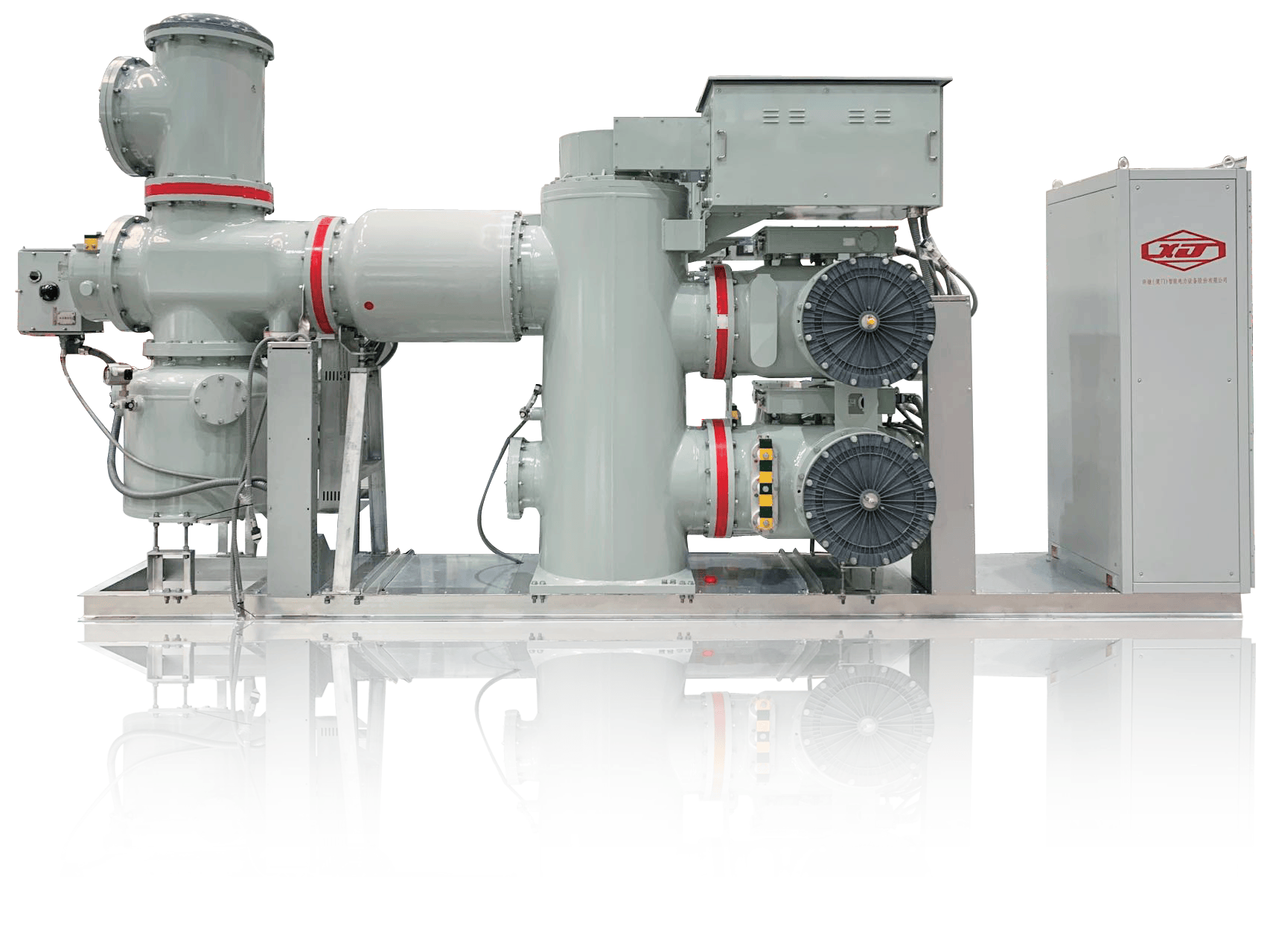

ZHW12-40.5型气体绝缘金属复合式组合电器（HGIS）由几种标准的功能模块，如断路器、隔离/接地开关、电压互感器、电流互感器等组合而成。这些模块之间具有相同的接口形式和尺寸，各种模块能够搭配组合，满足各种变电站的设计和布置要求。
| 安装地点 | 户内或户外 |
| 环境温度 | -30 ~ +40℃ (特殊订货为-40 ~ +55℃) |
| 海拔高度 | 1000m (特殊订货不限) |
| 空气湿度 | 日平均≤95%，月平均≤90% (25℃) |
| 风速 | ≤34m/s (风压不大于700Pa) |
| 日照强度 | ≤0.1W/cm2 (0.5m/s风速) |
| 地震烈度 | 水平加速度≤0.5g，垂直加速度≤0.25g (九级地震烈度) |
| 覆冰厚度 | ≤10mm |
| 爬电比距 | 25mm/kV (Ⅲ级污秽等级)，31mm/kV (Ⅳ级污秽等级) |
无易燃、爆炸危险及化学腐蚀、剧烈震动的场合
| 项 目 | 单位 | 技术参数 | ||
| 额定电压 | kV | 126 | 145 | |
| 额定频率 | Hz | 50 | 50 | |
| 额定电流 | A | ≤3150 | ≤3150 | |
| 1min工频耐受电压 | 相间及相对地 | kV | 230 | 275 |
| 断口间 | kV | 230+73 | 315 | |
| 雷电冲击耐受电压 | 相间及相对地 | kV | 550 | 650 |
| 断口间 | kV | 550+103 | 750 | |
| 额定峰值耐受电流 | kA | 100 | ||
| 额定短时耐受电流(4秒) | kA | 40 | ||
| 额定短路开断电流 | kA | 40 | ||
| 断路器开断额定短路电流的次数 | 次 | 22 | ||
| 额定短路关合电流 | kA | 100 | ||
| 全开断时间 | ms | ≤60 | ||
| 断路器开合电缆充电电流 | A | 160 | ||
| 断路器开合线路充电电流 | A | 50 | ||
| 断路器合闸时间 | ms | ≤100 | ||
| 断路器分闸时间 | ms | ≤40 | ||
| 断路器不同期性 | 分闸 | ms | ≤2 | |
| 合闸 | ms | ≤3 | ||
| 隔离开关开合母线转换电流能力 | 1600A/100V | |||
| 快速接地开关关合短路电流能力 | 40kA 5次 | |||
| 额定工作气压(20℃)表压 | MPa | 0.6/0.5 | ||
| SF6水分含量 | μL/L | 断路器气室：≤150 其他气室：≤250 |
||
| 间隔重量 | T | 2～5 | ||
| 局部放电量 | pC | ≤3 | ||
| 年漏气率 | ≤0.1% | |||
