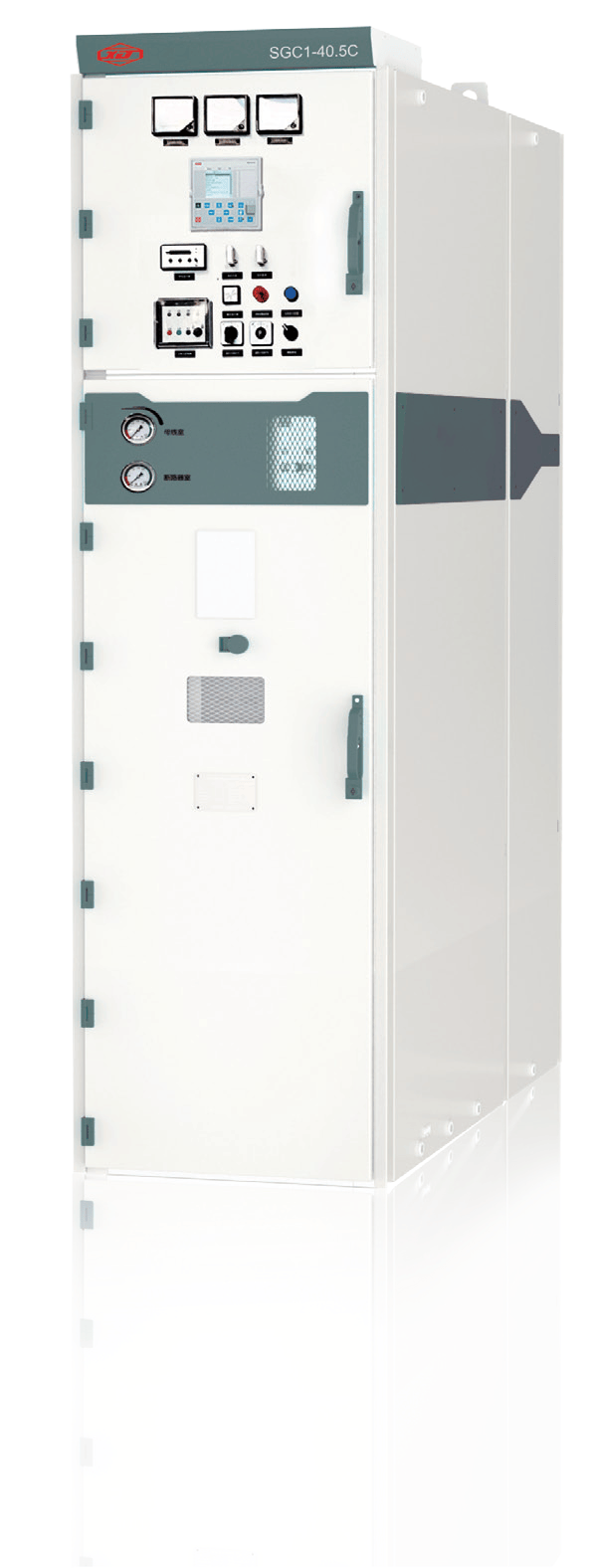

SGC1-40.5C系列气体绝缘开关柜(C-GIS)是许继(厦门)智能电力设备股份有限公司研发的新一代开关产品，其内部采用低压力SF6（或N2）气体作为绝缘介质、以真空断路器、三工位开关为主要一次元件，密封在充气隔室内部，气室采用3mm厚优质不锈钢板焊接成型，不受环境影响；具有运行可靠，保障安全，紧凑型结构设计、占用空间小，免维护、长寿命等特点。
SGC1-40.5C系列开关设备系40.5kV和12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电公司、中小型发电机送电、工矿企事业配电以及电力系统变电所的受电、送电及大型高压电动机起动等，实行控制、保护与监测。
| 序号 | 项 目 | 单位 | 参数 | |||
| 1 | 额定电压 | kV | 40.5 | 12 | ||
| 2 | 额定频率 | Hz | 50 | 50 | ||
| 3 | 额定电流 | A | 1250/2500 | 1250/2500/3150 | ||
| 4 | 额定绝缘水平 | 1min工频耐压 | 相间、对地 | kV | 95 | 42 |
| 5 | 断口 | kV | 118 | 48 | ||
| 6 | 控制和辅助回路 | kV | 2 | 2 | ||
| 7 | 雷电冲击耐压 | 相间、对地 | kV | 185 | 75 | |
| 8 | 断口 | kV | 215 | 85 | ||
| 9 | 额定短时耐受电流 | kA/s | 25、31.5/4 | 25、31.5、40/4 | ||
| 10 | 额定峰值耐受电流 | kA | 63、80 | 63、80、100 | ||
| 11 | 额定短路开断电流 | kA | 25、31.5 | 25、31.5、40 | ||
| 12 | 额定短路关合电流 | kA | 63、80 | 63、80、100 | ||
| 13 | 额定操作顺序 | / | 0-0.3s-CO-180s-CO | 0-0.3s-CO-180s-CO | ||
| 14 | 机械寿命 | 负荷开关/断路器 | 次 | 20000 | 20000 | |
| 15 | 隔离/接地开关 | 次 | 5000 | 5000 | ||
| 16 | 回路电阻 | 1250A | μΩ | ≤120 | ≤120 | |
| 17 | 2500A | μΩ | ≤80 | ≤80 | ||
| 18 | 3150A | μΩ | ≤80 | |||
| 19 | 额定充气压力(20℃时表压) | MPa | 0.02 | 0.02 | ||
| 20 | 气体年相对泄漏率 | 年 | ≤0.01% | ≤0.01% | ||
| 21 | 绝缘气体 | / | SF6 | SF6或N2 | ||
| 22 | 防护等级 | 隔室(IP代码) | / | IP2X | IP2X | |
| 23 | 气箱(IP代码) | / | IP67 | IP67 | ||
| 24 | 柜体(IP代码) | / | IP41 | IP41 | ||
| 25 | 柜体(IK代码) | / | IK10 | IK10 | ||
| 26 | 燃弧试验(故障电流/持续时间) | kA/s | 31.5/1 | 31.5/1、40/0.5 | ||
