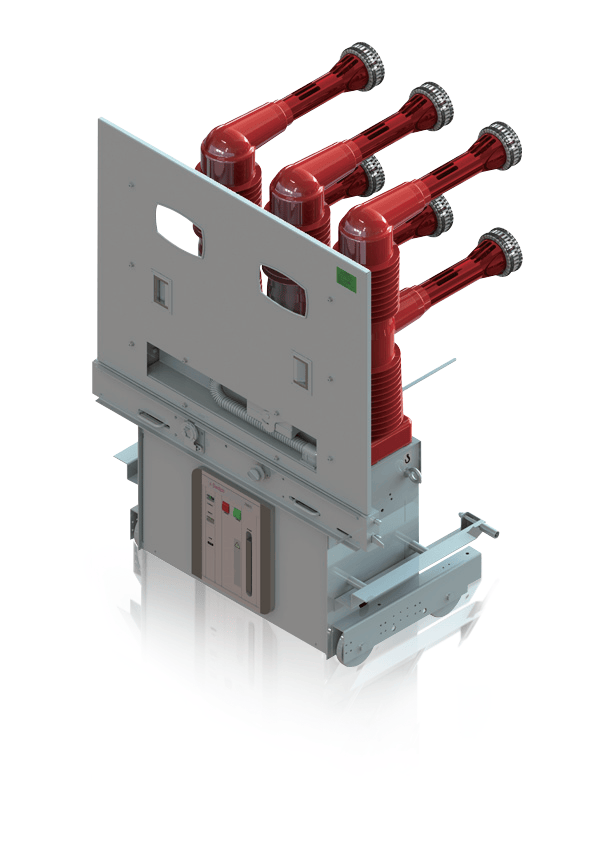

VX1-40.5kV真空断路器是先进的浇注极柱技术与稳定可靠的模块化操动机构的完美结合，具有优异的电气、机械性能，适用于发电厂、变电站等输配电系统以及城市基础建设、冶金、石化、矿厂等，作为变压器、电动机和电容器等负载以及输配电线路的保护和控制开关设备。产品具有极高的操作可靠性和使用寿命，终身免维护；同时拥有完善的机械和电气联锁装置，确保操作人员和设备安全，确保用电安全。
VX1-40.5kV真空断路器具有优异的安全可靠性能，同时充分考虑国内实际应用的需要，能更好地满足国内使用和运行条件。
1/1
产品介绍
技术参数
| 参数名称 | 单位 | 参数值 | ||||||
| 额定电压Ur | kV | 40.5 | ||||||
| 额定绝缘水平 | 雷电冲击耐受电压 Up(峰值) |
kV | 通用值 | 隔离断口 | ||||
| 185 | 215 | |||||||
| 额定短时工频耐受 电压Ud(有效值) |
kV | 通用值 | 隔离断口 | |||||
| 95 | 118 | |||||||
| 额定频率fr | Hz | 50、60 | ||||||
| 额定操作顺序 | 自动重合闸 | 分-0.3s-合分-180s-合分 | ||||||
| 非自动重合闸 | 分-180s-合分-180s-合分 | |||||||
| 机械寿命 | 次 | 10,000/M2级 | ||||||
| 电寿命 | 次 | E2级 | ||||||
| 额定短路电流开断次数 | 次 | ≥30 | ||||||
| 触头开距 | mm | 19土1 | ||||||
| 触头超程 | mm | 6土2 | ||||||
| 合闸时间 | ms | 35～50 | ||||||
| 分闸时间 | ms | 40～60 | ||||||
| 合闸弹跳 | ms | 2000A一下≤2,2000A以上≤3 | ||||||
| 分闸反弹 | mm | ≤3 | ||||||
| 合闸不同期 | ms | ≤2 | ||||||
| 分闸不同期 | ms | ≤2 | ||||||
| 合闸速度 | m/s | 0.4-1.6 | ||||||
| 分闸速度 | m/s | 1.1-1.9 | ||||||
| 额定电流 | Ir(A) | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 额定短路开断电流 | Isc(kA) | 20 | 一 | 一 | 一 | 一 | 一 | |
| 25 | 25 | 25 | 25 | 25 | 25 | |||
| 一 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||
| 额定短时耐受电流(4s) | lk(kA) | 20 | 一 | 一 | 一 | 一 | 一 | |
| 25 | 25 | 25 | 25 | 25 | 25 | |||
| 一 | 31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||
| 额定峰值耐受电流 | lp(kA) | 50 | 一 | 一 | 一 | 一 | 一 | |
| 63 | 63 | 63 | 63 | 63 | 63 | |||
| 一 | 80 | 80 | 80 | 80 | 80 | |||
