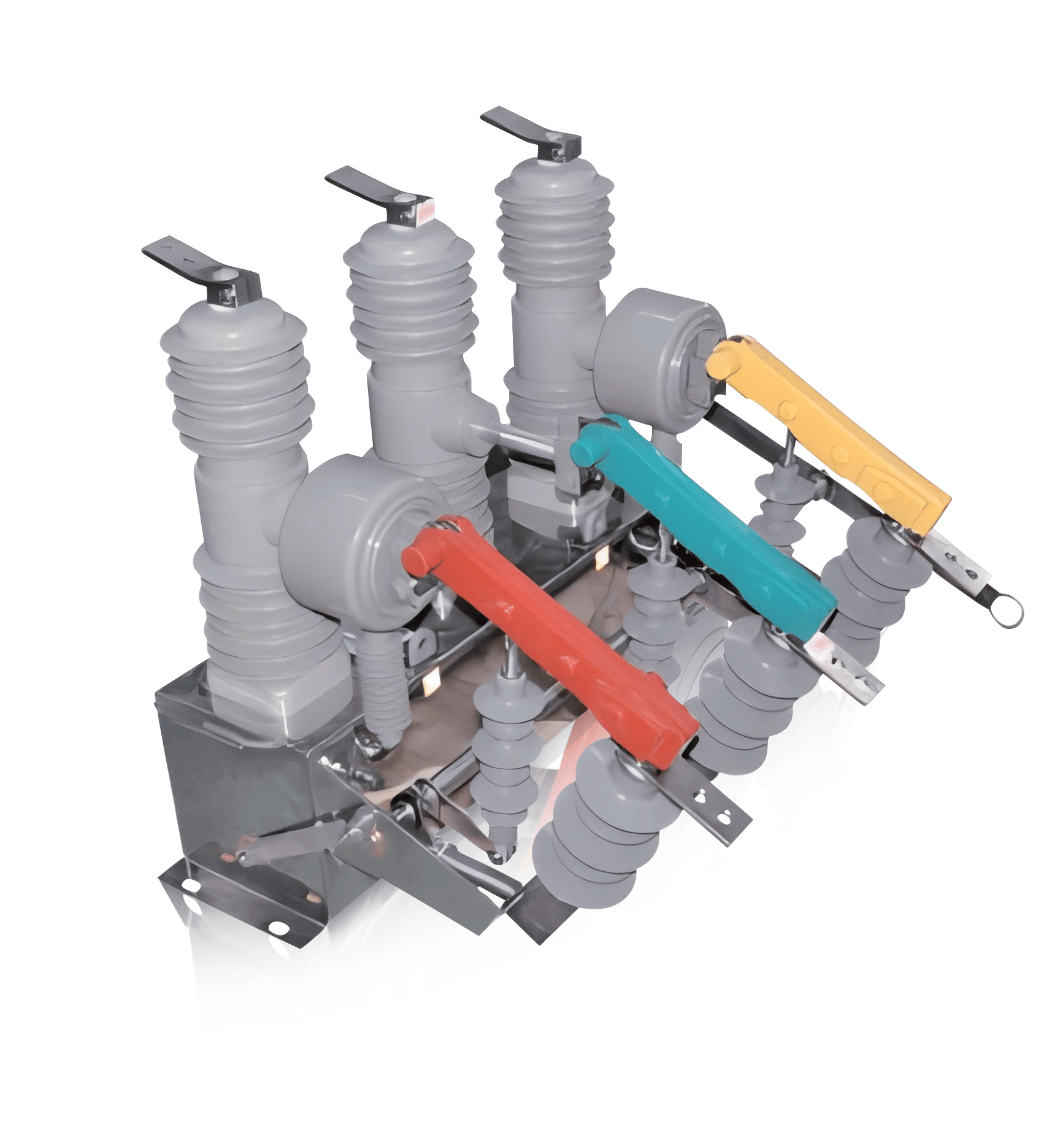

ZW32-12系列户外交流高压真空断路器（柱上开关）系三相交流50Hz户外高压开关设备，主要用于农网或域网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用，也用于其它类似场所。
使用条件
正常使用条件
盐雾污染；
特殊使用条件
断路器的主要技术参数
| 名称 | 单位 | 数值 | ||||||
| 额定电压 | kV | 12 | ||||||
| 额定水平1min工频耐压 | kV | 42 | ||||||
| 雷电冲击耐压 | kV | 75 | ||||||
| 额定频率 | Hz | 50 | ||||||
| 额定电流 | A | 630 | ||||||
| 额定短路开断电流 | kA | 12.5 | 16 | 20 | ||||
| 额定短路关合电流(峰值) | kA | 31.5 | 40 | 50 | ||||
| 额定峰值耐受电流 | kA | 31.5 | 40 | 50 | ||||
| 额定短时耐受电流 | kA | 12.5 | 16 | 20 | ||||
| 额定短时持续时间 | S | 4 | ||||||
| 额定短路开断电流开断次数 | 次 | 30 | ||||||
| 额定操作顺序 | 一 | O-0.3s-CO-180-CO | ||||||
| 机械寿命 | 次 | 10000 | ||||||
| 过流脱扣电流 | A | 5 | ||||||
| 二次回路1min工频耐压 | V | 2000 | ||||||
断路器参数
| 名称 | 配置 | 单位 | 数值 | |||||
| 接触行程 | 一 | mm | 3±0.5 | |||||
| 触头开距 | 一 | mm | 9±1 | |||||
| 平均合闸速度 | 一 | m/s | 0.8±0.2 | |||||
| 平均分闸速度 | 一 | m/s | 1.4±0.2 | |||||
| 触头合闸弹跳时间 | 一 | ms | ≤2 | |||||
| 三相触头合闸不同期 | 一 | ms | ≤2 | |||||
| 三相触头分闸不同期 | 一 | ms | ≤2 | |||||
| 每相主回路电阻 | 不带隔离 | <80 | ||||||
| 带隔离 | <150 | |||||||
| 极间中心距 | - | mm | 280~340 | |||||
CTB 弹簧操作机构主要技术参数
| 序号 | 名称 | 额定电压 | 正常工作范围 | |||||
| 1 | 分闸线圈 | DC110 | DC65%或AC85%-120%额定电压 下可靠脱扣，小于30%额定电压下不 得脱扣 |
|||||
| DC220 | ||||||||
| AC220 | ||||||||
| 2 | 合闸线圈 | DC110 | DC80%或AC85%~110%额定电压 下可靠脱扣 |
|||||
| DC220 | ||||||||
| AC220 | ||||||||
| 3 | 储能电机 | 额定电压：DC/AC 220V | ||||||
| 额定功率：40W | ||||||||
| 4 | 合闸弹簧储能时间 | ≤8s | 85%-110%额定电压下可靠动作 | |||||
隔离开关参数
| 名称 | 单位 | 数值 | ||||||
| 额定电压 | kV | 12 | ||||||
| 额定水平1min工频耐压 | kV | 42 | ||||||
| 雷电冲击耐压 | kV | 75 | ||||||
| 4s额定短时耐受电流 | kA | 20 | ||||||
| 手动操作力矩 | N.m | ≤200 | ||||||
| 触头刚合位置偏移 | mm | 2 | ||||||
| 隔离断口开距 | mm | ≥200 | ||||||
| 导电部分对地绝缘距离 | mm | ≥200 | ||||||
