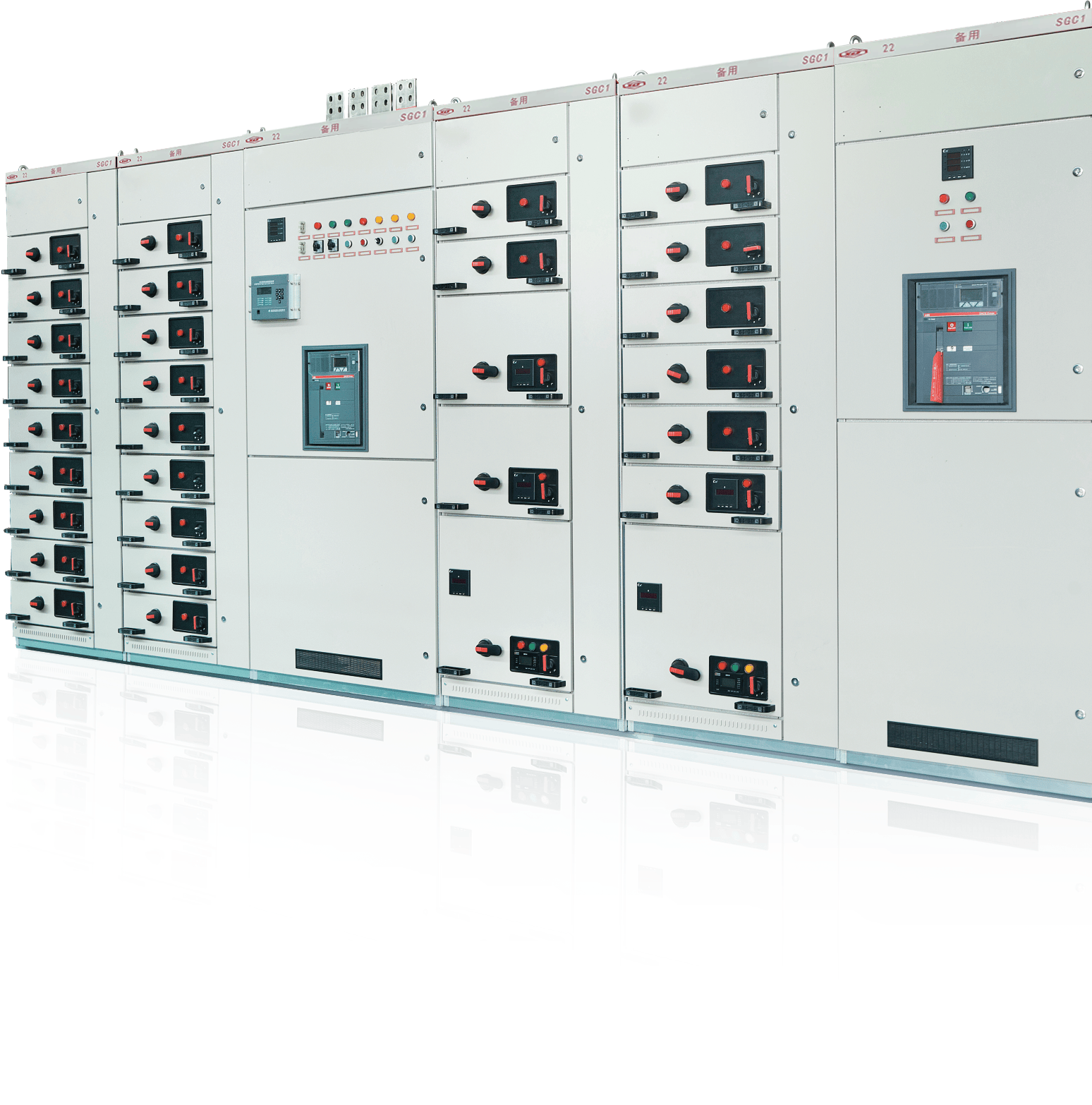

产品特点
MNS系统采用的柜架结构具有高度灵活性，结构一旦组装完毕可实现免维护。柜体内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构均采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。
开关设备额定参数
| 名称 | 单位 | 数据 | ||||||||
| 额定工作电压 | V | AC380V | ||||||||
| 额定绝缘电压 | V | AC660V | ||||||||
| 额定频率 | 50Hz | |||||||||
| 辅助电路额定工作电压 | V | AC380、220、DC220、110 | ||||||||
| 主母线额定电流 | A | 630~6300 | ||||||||
| 主母线额定短时耐受电流 | kA | 50/1S、80/1S、100/1S | ||||||||
| 主母线额定峰值耐受电流 | kA | 105、176、220 | ||||||||
| 分支母线额定电流 | A | 400~1600 | ||||||||
| 分支母线额定短时耐受电流 | kA | 50/1S | ||||||||
| 分支母线额定峰值耐受电流 | kA | 105 | ||||||||
| 污染等级 | 3级 | |||||||||
| 外壳防护等级 | IP40 | |||||||||
一次回路电器设备技术参数
塑壳式高分断型断路器
| 型号 | 额定电流 (A) |
脱扣器额定电流(A) | 极限分断能力(kA) | |||||||
| 400V | 690V | |||||||||
| 根据项目品牌要求 | 160 | 16、20、25、32、40、50、63、80、100、125、160 | 16/25/36 | 03/4/6 | ||||||
| 160 | 32、40、50、63、80、100、125、160 | 30/50/70/85 | 6/7/8/10 | |||||||
| 250 | 63、80、100、125、160、200、250 | 36/50 | 5/8 | |||||||
| 250 | 80、100、125、160、200、250 | 36/50/70/120/200 | 20/25/40/70/80 | |||||||
| 320 | 320 | 36/50/70/120/200 | 20/25/40/70/80 | |||||||
| 400 | 320、400 | 36/50/70/120/200 | 20/25/40/70/80 | |||||||
| 630 | 500、630 | 36/50/70/120/200 | 20/25/40/70/80 | |||||||
低压空气断路
| 型号 | 额定电流(A) | 额定电流(A) | 额定分断能力有效值kA/ms | 额定接通能力 | 全分断 时间(ms) |
|||
| 交流 | 直流 | 660/690A | 380/4004/415 | 220/230% | (峰值)660V3~(kA) | |||
| 根据项目品牌要求 | 800~1250 | 690 | 250 | 36 | 42 | 42 | 75.6 | 30(80) |
| 1250~2000 | 690 | 250 | 55 | 65 | 65 | 121 | 30(80) | |
| 1250~3200 | 690 | 250 | 65 | 65 | 65 | 143 | 30(80) | |
| 3200~4000 | 690 | 250 | 85 | 100 | 100 | 187 | 30(80) | |
| 5000~6300 | 690 | 250 | 100 | 100 | 100 | 220 | 45(80) | |
热继电器
| 型号整定 | 电流调节范围(A) | 配套接触器型号 |
| 根据项目 品牌要求 |
0.16、0.25、0.4、0.63、1.0、1.4、1.8、2.4、3.1、4.0、5.0、6.5、8.5、11、14、19、25、32 | A9、A12、A16、A26、A30、A40 |
| 25、32、42 | A30、A40 | |
| 25、32、42、52、63、80 | A50、A63、A75 | |
| 42、52、63、80 | A95、A110 | |
| 90、110 | A95、A110 | |
| 110、135、150、175、200 | A145、A185 | |
| 185、235、310 | A210、A260、A300 | |
| 150…500 | AF400、AF460 | |
| 250…800 | AF580、AF750 |
交流接触器
| 型号 | 额定发热电流(A) | AC3时额定工作电流 | AC3时电动机最大功率(kW) | ||
| 380V | 690V | 380V | 690V | ||
| 根据项目 品牌要求 |
26 | 9 | 7 | 4 | 5.5 |
| 28 | 12 | 9 | 5.5 | 7.5 | |
| 28 | 17 | 10 | 7.5 | 9 | |
| 45 | 26 | 17 | 11 | 15 | |
| 65 | 32 | 21 | 15 | 18.5 | |
| 80 | 37 | 25 | 18.5 | 22 | |
| 100 | 50 | 35 | 22 | 30 | |
| 125 | 65 | 43 | 30 | 37 | |
| 125 | 75 | 46 | 37 | 40 | |
| 145 | 96 | 65 | 45 | 55 | |
| 160 | 110 | 82 | 55 | 75 | |
| 250 | 145 | 120 | 75 | 110 | |
| 275 | 185 | 170 | 90 | 132 | |
| 350 | 210 | 210 | 110 | 160 | |
| 400 | 260 | 220 | 140 | 200 | |
| 500 | 305 | 280 | 160 | 250 | |
| 600 | 400 | 350 | 200 | 315 | |
| 700 | 460 | 400 | 250 | 355 | |
| 800 | 580 | 500 | 315 | 500 | |
| 1050 | 750 | 650 | 400 | 600 | |
