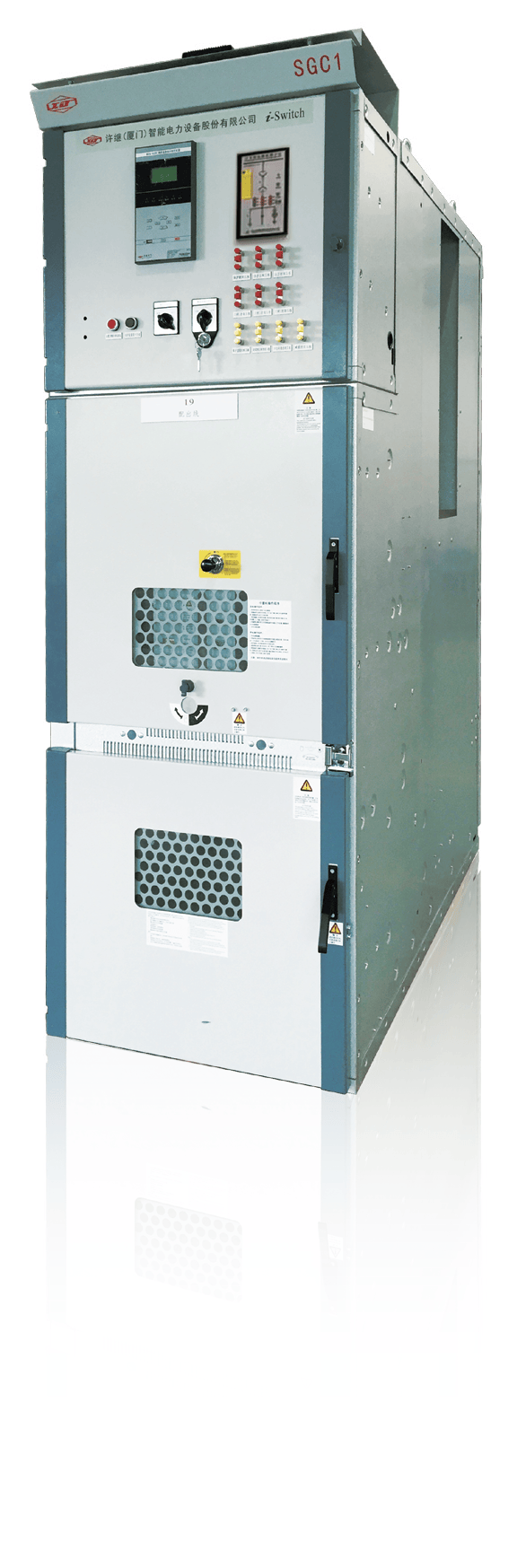

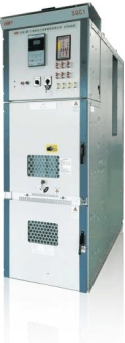

SGC1铠装式空气绝缘金属封闭开关设备

SGC1 单母线开关设备是一种铠装式金属封闭中压开关设备，适宜户内安装。该开关设备的结构为单层中置式，各隔室通过接地的金属隔板相互隔离，同一隔室的各部件以空气为绝缘介质。

该开关设备可装设传统的互感器和保护继电器，也可装设新型的传感器和智能型控制/保护单元。

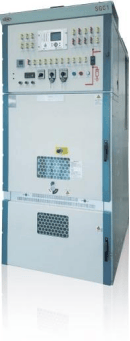

SGC1 系列产品
宽 ( m m )		800		1000
深 ( m m )		15001)
高 ( m m )		2260
重量		800-1200
产品特点		●全系列产品电缆搭接高度达700mm; ●在关门状态下接地开关刀口状态可见； ●完善的接地开关前后门防误操作联锁 ●空气净距满足125mm; ●闭门操作，可靠、完善的安全闭锁。
与之配套的真空断路器		VX1,VX3
额定电压	kV	12
额定电流	A	630,1250,1600		2000,2500,3150,4000
额定频率	Hz	50
额定短路开断电流断路器	kA	20,31.5,40
额定短路关合电流断路器	kA	50,80,100
额定操作顺序断路器		分-0.3s-合分-180s-合分
额定峰值耐受电流	kA	50,80,100
额定短时耐受电流	kA	20,31.5,40
额定短路持续时间	S	4
额定操作电压	V	AC220,DC110,DC220²)
额定绝缘水平			工频耐压		冲击耐压
	kV	断路器断口	48		85
		相间	42		75
		对地	42		75

注：1)3150-4000A柜深：1550，后背包柜深为1800或1850mm。2)其他电压请与制造商确认。
