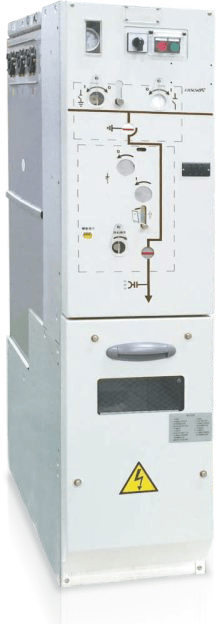

LMG型气体绝缘金属封闭开关设备是由完全气体密封的不锈钢气箱单元组成的SF6环网柜，气箱连接通过硅橡胶母线连接器。该产品开发研究达到世界同步水平，结合世界一流的气箱加工设备、先进的氦气检漏及自动化装配流水线，保证了产品的质量可靠性。LMG适用于12-24kV环网供电系统中，作为电能的控制和保护装置，亦适用于装入箱式变电站。
产品特点：
·不锈钢气箱外壳采用世界上最先进的激光焊接技术。
·不受环境影响，所有高压带电元件全部密封在充有微正压 SF6的气箱内，实现产品的小型化、轻量化和全绝缘。
·模块化设计，由不同模块组合实现各种主接线，并可根据用 户需要变换组合方式形成多回路开关系统。
·采用硅橡胶连接器，实现环网柜的任意扩展。
·全屏蔽电缆终端头。
·可配用断路器柜。
·可配用高压监视元件、综合数字式继电器。
·可配高压计量柜。
·可加装遥控和监控单元。
|
项目 |
单位 |
参数 |
||
|
额定电压 |
kV |
12 |
24 |
|
|
额定频率 |
Hz |
50 |
||
|
额定电流 |
A |
630/1250 |
||
|
组合电器额定电流 |
A |
125 |
70 |
|
|
1min 工频耐压 |
对地、相间 |
kV |
42 |
65 |
|
隔离断口 |
48 |
79 |
||
|
雷电冲击耐受电压 |
对地、相间 |
kV |
75 |
125 |
|
隔离断口 |
85 |
145 |
||
|
热稳定电流（有效值） |
主回路4s |
KA |
20/25 |
20 |
|
接地开关4s |
20/25 |
20 |
||
|
接地连接回路2s |
17.4/21.7 |
17.4 |
||
|
动稳定电流（峰值） |
主回路 |
KA |
50/63 |
50 |
|
接地开关 |
50/63 |
50 |
||
|
接地连接回路 |
43.5/54.6 |
43.5 |
||
|
负荷开关额定短路关合电流（峰值） |
KA |
50/63 |
50 |
|
|
负荷开关额定有功负载开断电流 |
A |
630 |
||
|
负荷开关额定闭环开断电流 |
A |
630 |
||
|
负荷开关5 ％额定有功负载开断电流 |
A |
31.5 |
||
|
负荷开关额定电缆充电开断电流 |
A |
10 |
16 |
|
|
组合电器额定短路开断电流 |
KA |
31.5 |
||
|
组合电器额定转移电流 |
A |
1760 |
1200 |
|
|
负荷开关额定有功负载开断次数 |
次 |
200 |
||
|
额定接地故障开断电流和开断次数 |
A |
63(10 次） |
||
|
断路器额定短路开断电流和开断次数 |
KA |
20/25(30次 ） |
||
|
接地故障条件下的电缆和线路充电开断电流 |
A |
31.5（10次） |
||
|
机械寿命 |
断路器 |
次 |
10000 |
|
|
负荷开关 |
次 |
6000 |
||
|
接地开关 |
次 |
3000 |
||
|
SF6气体额定压力（相对压力，20 °℃） |
Mpa |
0.03 |
||
|
SF6气体漏气率 |
年 |
≤0.05% |
||
|
分、合闸装置和辅助回路的额定电源电压（Ua） |
V |
DC24,48,110,220, AC220 |
||
|
预期工作寿命 |
年 |
30 |
||
