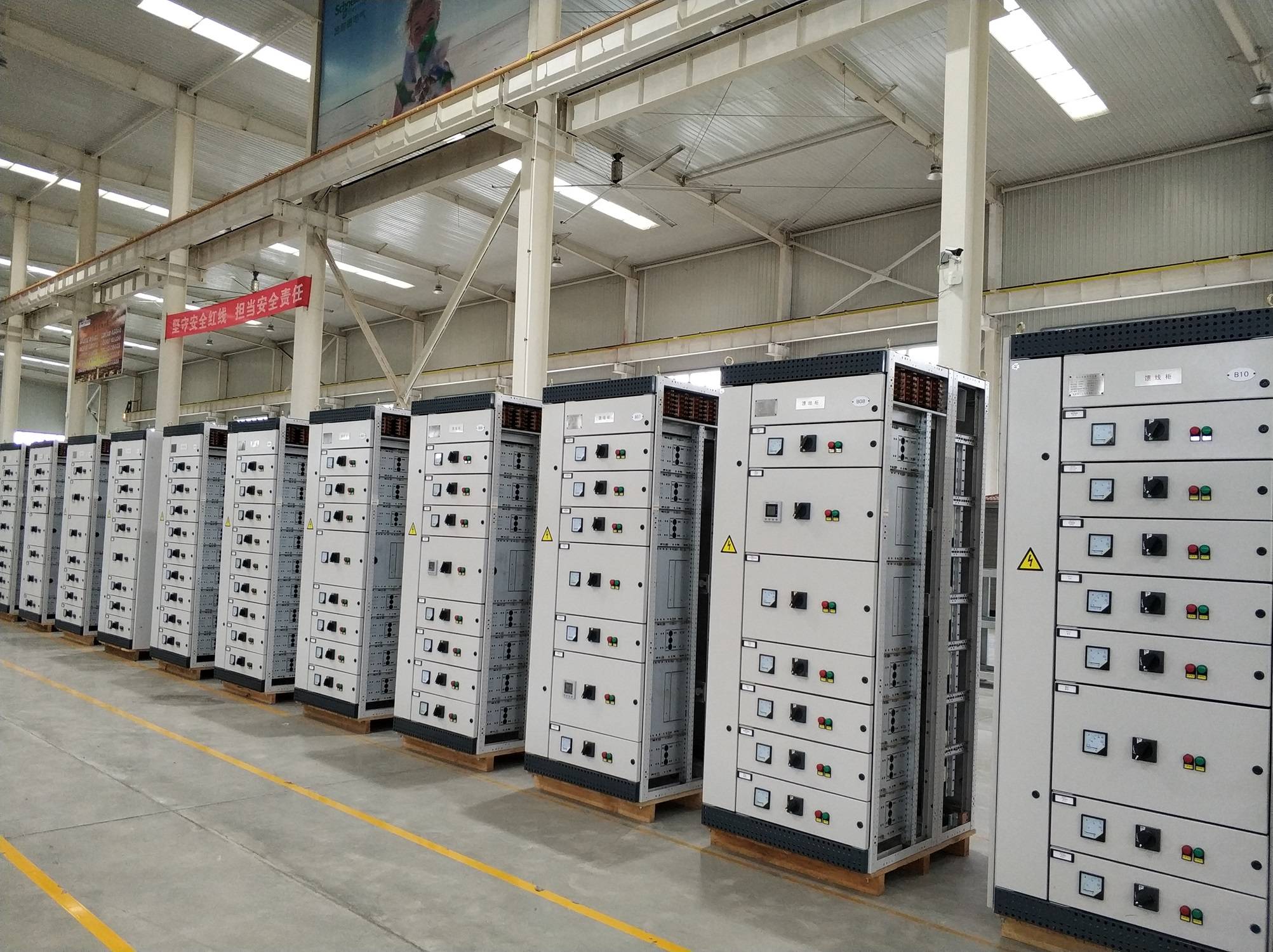

Blokset 低压成套开关柜

Blokset开关柜可以应用于所有需要高可靠性低压供电系统的场所，包括配电中心、动力控制中心等。能广泛的应用于工业的冶金、造纸、制造业、采矿等领域；以及建筑的购物中心、酒店、机场、港口等领域。其基本框架由标准预制构件组装而成，这些构件有多种规格，可以组装成不同尺寸的框架；开关柜由四个各不相同的隔室组成，分别是母线室、元件室、出线电缆室和辅件室。一个开关柜最多包含40个模数；柜体分为固定分隔和抽屉式两种。

技术参数

额定绝缘电压(Ui)：AC690/1000V

额定工作电压(Ue)：AC400/690

额定频率 (F)：50/60HZ

额定冲击耐受电压(Uimp, kV) :12

额定控制电压(V, AC max) :110/220

过压等级:IV

污染等级:3

分隔类型:1/2/3a/3b/4

水平母线额定电流(A):1000~6300

额定短时耐受电流(lcw/ls, kA):85/100/150

 额定峰值耐受电流(lpk, kA) :187/220/330

垂直母线额定电流(A):2100/3200

额定短时耐受电流(lcw/1s, kA):50/85/100

 额定峰值耐受电流(lpk, kA):143/187/220

 额定限制短路电流(Ice, kA) 100
