XGN□-12型固定交流金属封闭开关设备（以下简称"开关设备"），适用于额定电压为3.6-12kV、频率50Hz的三相交流单母线、双母线、单母线带旁路系统，作为接受和分配电能之用。
1/1

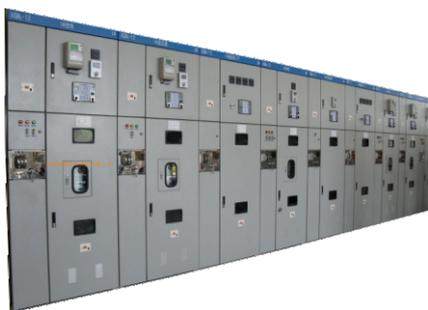

XGN□-12型固定式交流金属封闭开关设备
沟通报价
产品介绍
技术参数
| 序号 | 名称 | 单位 | 数值 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定电流 | A | 1250A | ||
| 3 | 额定短路开断电流 | kA | 31.5 | ||
| 4 | 额定短路关合电流(峰值) | kA | 80 | ||
| 5 | 额定峰值耐受电流 | kA | 80 | ||
| 6 | 额定短时耐受电流 kA 16, 20, 31.5, 40 |
kA | 31.5 | ||
| 7 | 额定绝缘水平 | 1min工作频耐受电压 | 极间、极对地间 | kV | 42 |
| 断口间 | kV | 48 | |||
| 雷电冲击耐受电压 | 极间、极对地间 | kV | 75 | ||
| 断口间 | kV | 85 | |||
| 8 | 额定短路持续时间 | 4 | |||
| 9 | 防护等级 | IP2X | |||
| 10 | 主接线型式 | 单母线分段及单母线带旁路 | |||
| 11 | 操作机构方式 | 弹簧储能 | |||
| 12 | 外形尺寸(宽×深×高) | mm | 1100(1200)×1200×2650(一般型) | ||
| 13 | 重量 | Kg | 1000 | ||
