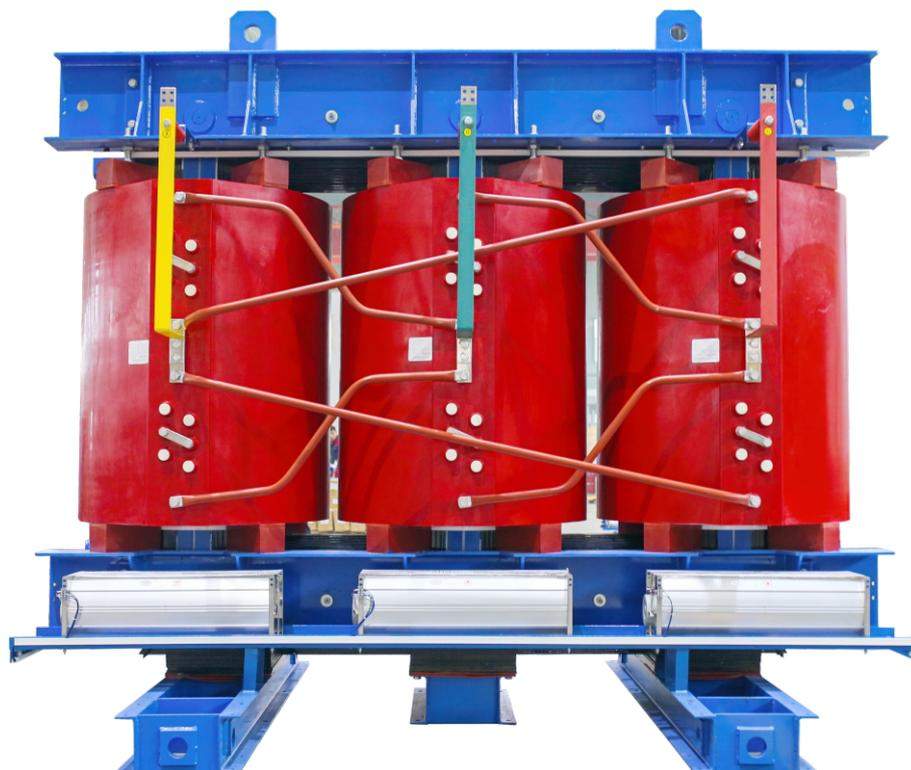

| 额定高压 | 33、35、36、37、38.5KV | 分接范围 | ±2×2.5 | 联结组别 标号 |
Dyn11或Yyn0 | ||||||||
| 额定低压 | 3.15、6、6.3、10、10.5、11KV | 绝缘等级 | F级或H级 | 绝缘水平 | L₁ 170AC70/LI75AC35 | ||||||||
| 型号 | 空载损耗 Po kW |
负载损耗(F级)Pk (120℃)KW |
负载损耗(H级)Pk (145℃)KW |
阻抗电压 Uk% |
空载电流lo% |
噪音 LpAdB |
总重KG | 外形尺寸 长×宽×高 |
轨距 | ||||
| 主体mm) | 外壳mm) | A×B(mm) | |||||||||||
| SC11-800/35 | 2.03 | 9.4 | 10 | 6 | 0.95 | 52 | 3900 | 1930×1130×1630 | 2600 | 1800 | 2200 | 1070×1070 | |
| SC11-1000/35 | 2.4 | 10.9 | 11.6 | 0.95 | 52 | 4500 | 1990×1130×1650 | 2600 | 1800 | 2200 | 1070×1070 | ||
| SC11-1250/35 | 2.82 | 12.9 | 13.8 | 0.85 | 54 | 4900 | 2030×1130×1700 | 2600 | 1800 | 2200 | 1070×1070 | ||
| SC11-1600/35 | 3.32 | 15.4 | 16.5 | 0.85 | 54 | 5300 | 2090×1130×1760 | 2800 | 1900 | 2500 | 1070×1070 | ||
| SC11-2000/35 | 3.81 | 18.2 | 19.5 | 7 | 0.75 | 56 | 6100 | 2120×1130×1800 | 2800 | 1900 | 2500 | 1070×1070 | |
| SC11-2500/35 | 4.38 | 21.8 | 23.8 | 0.75 | 56 | 7200 | 2180×1130×1940 | 2800 | 1900 | 2500 | 1070×1070 | ||
| SC11-3150/35 | 5.43 | 24.5 | 26.2 | 8 | 0.7 | 58 | 8300 | 2300×1230×2000 | 3000 | 2000 | 2800 | 1070×1170 | |
| SC11-4000/35 | 6.32 | 29.4 | 31.5 | 0.7 | 58 | 10000 | 2400×1230×2100 | 3000 | 2000 | 2800 | 1070×1170 | ||
| SC11-5000/35 | 7.54 | 34.9 | 37.4 | 0.6 | 63 | 12500 | 2920×1520×2250 | 3600 | 2200 | 3000 | 1475×1475 | ||
| SC11-6300/35 | 8.91 | 40.8 | 43.7 | 0.6 | 63 | 16000 | 3250×1520×2350 | 3800 | 2200 | 3000 | 1475×1475 | ||
| SC11-8000/35 | 10.2 | 46 | 49.3 | 9 | 0.5 | 70 | 20000 | 3820×1520×2600 | 4500 | 2300 | 3300 | 1475×1475 | |
| SC11-10000/35 | 11.6 | 55.5 | 59.4 | 0.5 | 70 | 23000 | 4100×2400×2750 | 4700 | 2800 | 3500 | 2040×2040 | ||
| SC11-12500/35 | 14.1 | 64.6 | 69.1 | 0.4 | 70 | 27000 | 4400×2400×3000 | 5000 | 2800 | 3800 | 2040×204v | ||
注： “*”项目内的尺寸数据如有变动，恕不另行通知，最终尺寸以提供的产品总装图为准。
