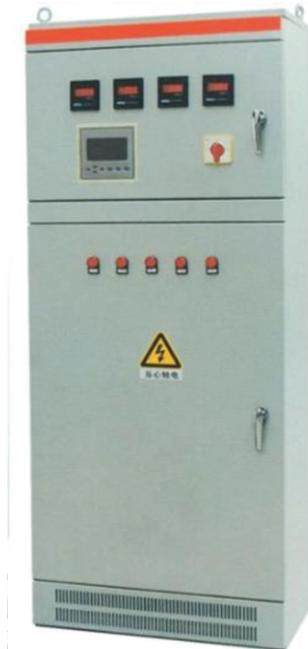

双电源切换装置适用于交流50Hz、额定电压400V的双电源供电系统，作为双电源供电系统的自动切换、过流、短路、过压及欠压保护之用。该产品在一台设备上实现双回路电源的可靠转换，具有体积小、重量轻、投资少、安装方便等特点。该产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护装置。
主要结构特点
- 主要电气性能完全符合IEC60439-1和GB7251.12的规定。
- 受电主开关具有瞬间脱扣和热磁脱扣保护可选，为与下一级开关配合，取消瞬间保护，避免了超级跳闸，并具有自投、手动操作和自动切换功能。
- 馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。
- 电动机控制电路具有短路瞬时、过载、欠压释放及段相保护。
技术参数
- 额定工作电压：AC380V
- 额定绝缘电压：500V
- 辅助电路额定电压：AC220、380
- 额定频率：50Hz
- 额定电流：400A
- 主开关分断能力：10kA
- 主进线开关类型：双电源开关CB级、PC级
