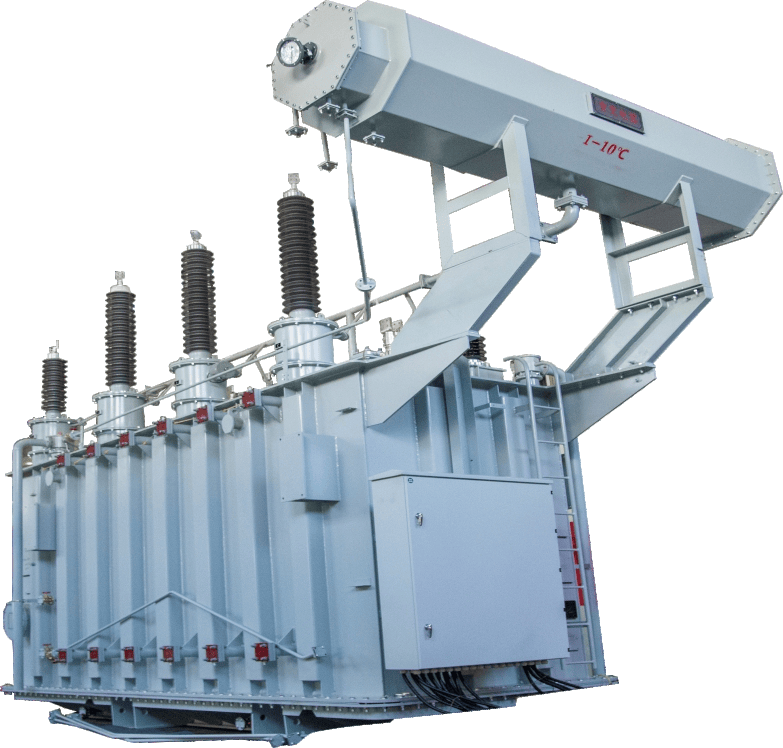

| 额定容量 (KVA) |
电压组合及分接范围 | 联结组标号 | 阻抗电压 (%) |
空载损耗 (KW) |
负载损耗 (KW) |
空载电流 (%) |
重量* (KG) | 外尺寸* (mm) 长x宽x高 (LxWxH) |
中心距(mm) | |||
| 高压(KV) | 中压(KV) | 器身重 | 油重 | 总重 | ||||||||
| 30 | 6 6.3 10 10.5 11 ±5% 或 ±2×2.5% |
0.4 | Yyn0 Dyn11 |
4 | 0.08 | 0.63/0.6 | 2.1 | 170 | 80 | 330 | 700×590×845 | 400×400 |
| 50 | 0.1 | 0.91/0.87 | 2 | 220 | 90 | 390 | 800×580×930 | |||||
| 63 | 0.11 | 1.09/1.04 | 1.9 | 210 | 95 | 400 | 860×600×950 | |||||
| 80 | 0.13 | 1.31/1.25 | 1.8 | 300 | 110 | 520 | 880×610×960 | |||||
| 100 | 0.15 | 1.58/1.5 | 1.6 | 330 | 120 | 580 | 860×770×995 | |||||
| 125 | 0.17 | 1.89/1.8 | 1.5 | 385 | 125 | 640 | 950×610×1050 | |||||
| 160 | 0.2 | 2.31/2.2 | 1.4 | 460 | 150 | 760 | 990×620×1120 | 550×550 | ||||
| 200 | 0.24 | 2.73/2.6 | 1.3 | 540 | 165 | 870 | 1130×750×1130 | |||||
| 250 | 0.29 | 3.2/3.05 | 1.2 | 610 | 185 | 990 | 1200×780×1150 | |||||
| 315 | 0.34 | 3.83/3.65 | 1.1 | 720 | 255 | 1170 | 1350×890×1165 | 660×660 | ||||
| 400 | 0.41 | 4.52/4.3 | 1 | 1070 | 320 | 1650 | 1400×920×1195 | |||||
| 500 | 0.48 | 5.41/5.15 | 1 | 1070 | 320 | 1650 | 1470×950×1271 | |||||
| 630 | Yyn0 Dyn11 |
4.5 | 0.57 | 6.2 | 0.9 | 1210 | 365 | 1900 | 1600×1040×1195 | 660×850 | ||
| 800 | 0.7 | 7.5 | 0.8 | 1490 | 395 | 2250 | 1640×1150×1330 | |||||
| 1000 | 0.83 | 10.3 | 0.7 | 1685 | 500 | 2600 | 1880×1350×1325 | |||||
| 1250 | 0.97 | 12 | 0.6 | 1750 | 550 | 3000 | 1860×1330×1415 | |||||
| 1600 | 1.17 | 14.5 | 0.5 | 2165 | 570 | 3445 | 1885×1315×1460 | |||||
| 2000 | 1.36 | 18.3 | 0.5 | 2295 | 725 | 4080 | 1955×1355×1600 | 820×850 | ||||
| 2000 | 5 | 1.36 | 18.3 | 0.5 | 2510 | 740 | 4150 | 1940×1360×1695 | ||||
| 2500 | 1.6 | 21.2 | 0.5 | 2570 | 890 | 4660 | 2015×1395×1910 | |||||
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗适用于Yyn0联结组
图中参数仅供参考，如有改动，恕不另行通知。
