HXGN□-12型箱型交流金属封闭开关设备（以下简称环网柜）是额定电压12kV,额定频率50Hz的交流高压成套电器装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能等作用，它也适用于装入箱式变电站。
1/1

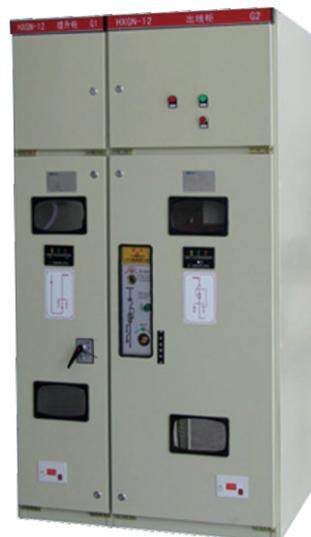

HXGN□-12型箱型交流金属封闭环网开关设备
沟通报价
产品介绍
技术参数
| 序号 | 名称 | 单位 | FN12-12 FZN25-12 | |
|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | |
| 2 | 1min工频耐受电压 | kV | 极地及相间42；隔离断口48 | |
| 3 | 雷电冲击电压(峰值) | kV | 极地及相间75；隔离断口85 | |
| 4 | 额定频率 | Hz | 50 | |
| 5 | 主母线额定电流 | A | 630 | |
| 6 | 额定电流 | A | 630 | |
| 7 | 负荷开关 | 额定电流下电寿命 | 次 | 不小于100 |
| 8 | 开断空载变压器容量 | kVA | 1250 | |
| 9 | 额定热稳定电流 | kA | 20 / 4；接地开关20 / 2 | |
| 10 | 额定动稳定电流(峰值) | kA | 50 | |
| 11 | 额定短路关合电流(峰值) | kA | 50 | |
| 12 | 组合电器 | 熔断器额定电流 | A | 100 |
| 13 | 额定转移电流 | A | 1500 2000 | |
| 14 | 额定短路开断电流 | kA | 31. 5 | |
| 15 | 配用熔断器型号 | S | S[]LAJ-12(XRNT-12) | |
| 16 | 机械寿命 | 次 | 3000 10000 | |
| 17 | 辅助回路1min工频耐压 | kV | 2 | |
| 18 | 电动操动机构工作电压 | V | 交直流220；110 | |
| 19 | 防护等级 | IP4X | ||
| 20 | 外形尺寸(宽×深×高) | mm | 650(850) × 900 × 2000(2200) 700(900) × 1000(900) × 2000(2200) |
|
订货须知
- 开关柜的型号、数量、交货日期及一次方案编号；
- 一次系统图、二次原理图和开关柜的排列图；
- 主母线额定电流和一次元件的型号、规格；
- 特殊要求（如有）。
