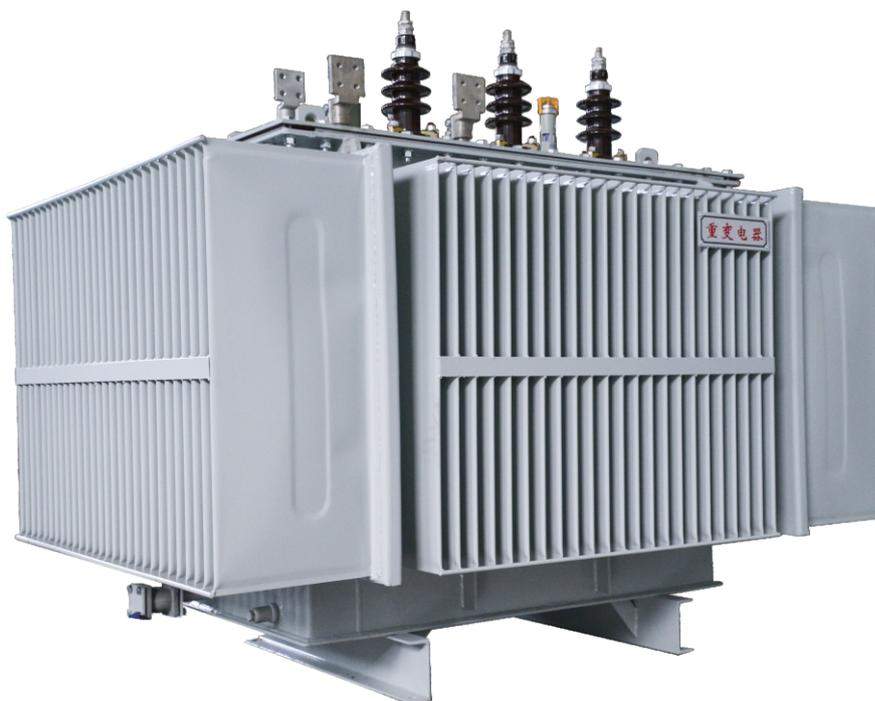

| 额定容量 (KVA) |
电压组合及分接范围 | 联结组标号 | 阻抗电压 (%) |
空载损耗 (kW) |
负载损耗 (kW) |
空载电流 (%) |
重量* (KG) | 外型尺寸* (mm) 长x宽x高 (LxWxH) |
中心距 (mm) |
|||
| 高压 (KV) | 中压(KV) | 器身重 | 油重 | 总重 | ||||||||
| 30 | 6 6.3 10 10.5 11 ±5% 或 ±2×2.5% |
0.4 | Yyn0 Dyn11 |
4 | 0.065 | 0.455/0.43 | 1.5 | 270 | 80 | 440 | 780×560×820 | 400×400 |
| 50 | 0.08 | 0.655/0.625 | 1.2 | 365 | 90 | 545 | 780×570×930 | |||||
| 63 | 0.09 | 0.785/0.745 | 1.1 | 390 | 110 | 600 | 800×580×930 | |||||
| 80 | 0.105 | 0.945/0.9 | 1 | 470 | 120 | 690 | 880×700×970 | |||||
| 100 | 0.12 | 1.14/1.08 | 0.9 | 545 | 130 | 775 | 1230×660×920 | |||||
| 125 | 0.135 | 1.36/1.295 | 0.8 | 620 | 225 | 890 | 1450×820×965 | 550×550 | ||||
| 160 | 0.16 | 1.665/1.585 | 0.6 | 725 | 225 | 1015 | 1450×820×965 | |||||
| 200 | 0.19 | 1.97/1.87 | 0.6 | 825 | 155 | 1155 | 1400×920×1195 | |||||
| 250 | 0.23 | 2.3/2.195 | 0.6 | 960 | 195 | 1310 | 1470×950×1271 | |||||
| 315 | 0.27 | 2.76/2.63 | 0.5 | 1140 | 210 | 1595 | 1600×1040×1195 | |||||
| 400 | 0.33 | 3.25/3.095 | 0.5 | 1630 | 265 | 2125 | 1640×1150×1330 | 660×850 | ||||
| 500 | 0.385 | 3.9/3.71 | 0.5 | 1955 | 315 | 2535 | 1880×1350×1325 | |||||
| 630 | Yyn0 Dyn11 |
4.5 | 0.46 | 4.46 | 0.4 | 2245 | 330 | 2995 | 1880×1350×1325 | |||
| 800 | 0.56 | 5.4 | 0.4 | 2505 | 495 | 3335 | 2080×1000×1230 | |||||
| 1000 | 0.665 | 7.415 | 0.4 | 2670 | 480 | 3720 | 2025×1050×1450 | |||||
| 1250 | 0.78 | 8.64 | 0.3 | 2745 | 560 | 4025 | 2360×1340×1520 | |||||
| 1600 | 0.94 | 10.44 | 0.3 | 3575 | 680 | 4985 | 2285×1420×1600 | |||||
| 2000 | 5 | 1.085 | 13.18 | 0.25 | 4520 | 750 | 6230 | 2280×1430×1720 | 820×850 | |||
| 2500 | 1.28 | 13.36 | 0.25 | 5535 | 900 | 7485 | 2300×1450×1850 | |||||
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗适用于Yyn0联结组
图中参数仅供参考，如有改动，恕不另行通知。
